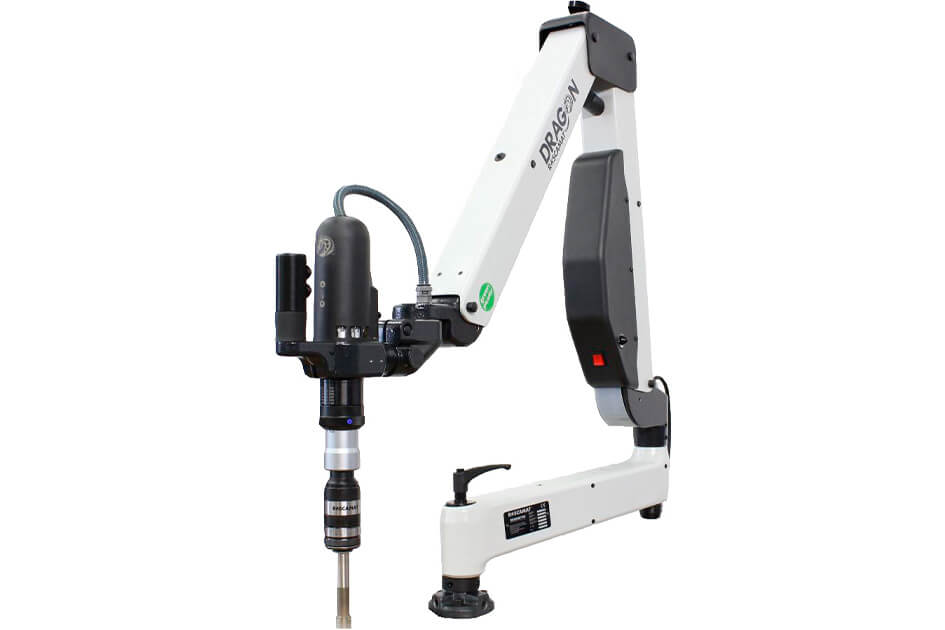

Gewinde­schneid­maschine POWER­FLEX® Dragon

Unsere Gewinde­schneid­maschine mit der größten Reich­weite. Sie können Gewinde von M2-M27 in einem Radius von über 2 m und in jedem Winkel schneiden und Gewin­de­ein­sätze eindrehen.

Einfa­ches Gewindeformen

Gewin­de­ein­sätze wie ENSAT & HELI­COIL eindrehen

Power­flex Dragon – der elek­tri­sche Weg, Ihre Produk­ti­ons­kosten zu senken.
Mit seinem elek­tro­ni­schen Antrieb ermög­licht der Dragon eine äußerst geringe Lärm­be­läs­ti­gung der Arbeits­um­ge­bung, einen nied­rigen Ener­gie­ver­brauch so wie die weitest­ge­hende Vermei­dung von hohen Wartungs­kosten. Ein weiterer wesent­li­cher Vorteil ist die stufen­lose Dreh­zahl­re­gu­lie­rung bei glei­cher Krafterzeugung.

Vorteile des Gewinde­schneid­maschine POWER­FLEX Dragon

Extreme Reich­weite R>2000 mm / Ø4000 mm

Einfa­ches Hand­ling trotz großen Gewindeschneidarm

Gewin­de­schneiden in jedem Winkel

Verwin­dungs­steif

Einfa­ches Gewindeformen

Mühe­loses eindrehen von Ensat  &  Heli­coil Gewindehülsen

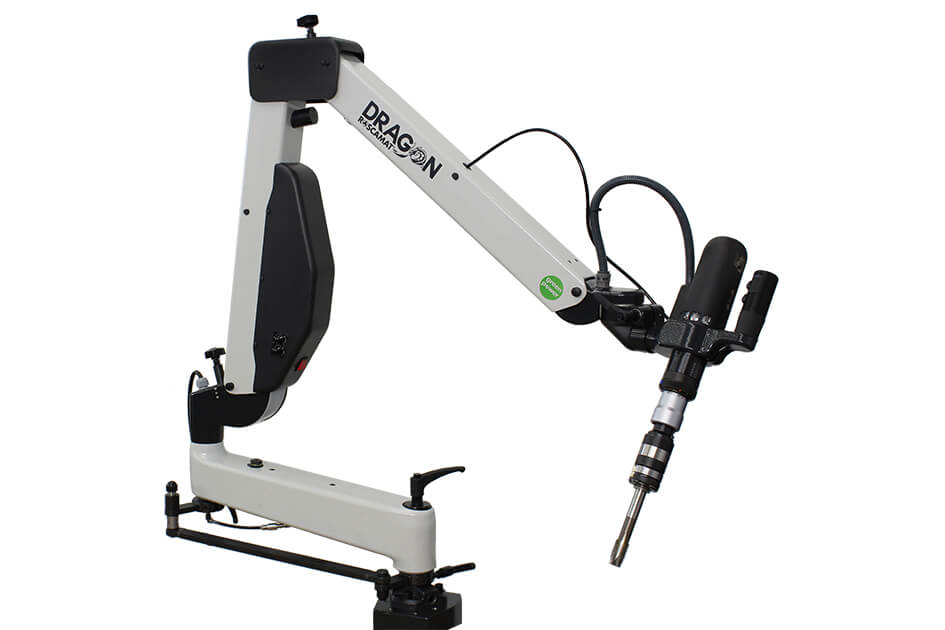

Die elek­tri­sche Gewinde­schneid­maschine,  Roscamat  Dragon können Sie mit der Roscamat Tiger verglei­chen, nur hat der Dragon einen unschlag­baren Arbeits­ra­dius. Sie können mit  dem Roscamat Dragon,  Gewinde von M2 bis M27 in Stahl in einem Radius von über 2,20 m und in jedem belie­bigen Winkel halten und schneiden. Die Gewinde­schneid­maschine Roscamat Dragon zeichnet sich beson­ders durch ihre große Reich­weite aus, so dass Sie problemlos z.B. große gela­serte Bleche bear­beiten können.
Die Maschine besteht aus einem Radial, das beide Gelenk­arme trägt und mit Hilfe der Regel­hand­räder einge­stellt werden kann, um sie nach Belieben des Bedie­ners zu posi­tio­nieren. Der Mehr­fach­po­si­ti­ons­kopf ist eine Doppel­schwenk­ge­lenk­vor­rich­tung, die es ermög­licht, beide Schwenk­stifte zu verrie­geln und zu entrie­geln, um den Kopf so zu posi­tio­nieren und blockiert zu halten, um in jeder Raum­po­si­tion zu arbeiten.
Die Dreh­zahl wird über eine Platine im „Schalt­kas­ten­ge­häuse“ geregelt.

Die auto­ma­ti­sche Schmie­rung  ist  über die Tasten über dem „Radi­alarm“ einstellbar. Sie können somit die Geschwin­dig­keit an jeden Gewin­detyp anpassen. Das Kopf­ele­ment und der Elek­tro­motor befinden sich am Ende des Kipparms und passen sich so an, dass sie sich in Bezug auf ihren Arbeits­be­reich immer im 90° Winkel bewegen. Sie können die Maschine auch problemlos als Links­hän­dern bedienen.
Ausge­stattet mit einem einpha­sigen 220 V Hoch­fre­quenz­motor mit 750 Watt und 50/60 Hz können Sie das modu­lare System, welches aus einer Reihe von 7 Schnell­wech­sel­mo­dulen (Unter­set­zungs­ge­trieben) besteht indi­vi­duell anpassen. Dadurch stehen Ihnen Ausgangs­ge­schwin­dig­keiten zur Verfü­gung, die es  ermög­li­chen, die Geschwin­dig­keit indi­vi­duell anzu­passen. Sie können das  Gerät  überall dort einge­setzt,  wo es eine Steck­dose gibt.
Die sehr kompakte und platz­spa­rende Maschine kann über ein Klemm­system an fast jeder Arbeits­stätte ange­bracht werden, oder alter­nativ mit einer Adap­ter­platte an die Sieg­mund Schweiß und Spann­tisch­sys­teme befes­tigt werden.

➥ Die verschie­denen Getriebeübersetzungen:

Mit den verschie­denen Wech­sel­ge­trieben können Sie Gewinde schnell und kraft­voll schneiden. Durch ein Schnell­wech­sel­system können diese in wenigen Sekunden grtauscht werden.

Beispiel zu den Getrieben:
M27/ 90 kann Gewinde von M18-M27 mit einer Dreh­zahl von 0–90 1/​​min schneiden, das Modul M16/300 kann Gewinde von M2-M16 mit 0–300 1/​​min schneiden.

➥ Strom­ver­sor­gung:

In der Gewinde­schneid­maschine ist ein Hoch­fre­quenz Elek­tro­motor verbaut, mit einer Leis­tung von 750 Watt. Diese Motoren wurden speziell aufgrund Ihrer hohen Effi­zienz gewählt. Die Strom­ver­sor­gung ist einphasig 220 – 240 V u. 50/60 Hz

➥ Vertikal‑, Hori­­zontal- und Winkel­ver­stel­lung (optional)

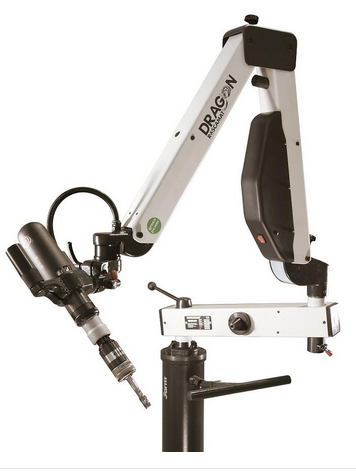

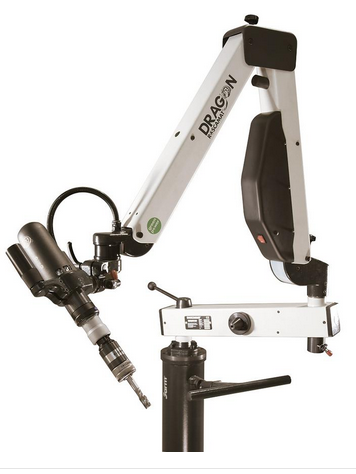

Über die Höhen­ver­stel­lung kann die Maschine zusätz­lich um 160mm an Höhe gewinnen. Die Maschine kann vom Bediener dank Gasfeder ohne Muskel­kraft ange­hoben werden und rastet dann in der oberen Posi­tion ein. Das ermög­licht das Arbeiten an verschie­denen großen Werkstücken.

➥ Verti­kale Tiefen­ein­stel­lung (inklu­sive)

Die Maschine kann in drei verschieden Vari­anten gewählt werden.
1. Verti­kale Gewinde
2. Vertikal- und Hori­zon­tale Gewinde
3. Vertikal- und Hori­zontal + jeden belie­bigen Winkel

Das beson­dere hierbei ist, dass der spezi­elle Winkel genau auf Ihr Bauteil vor einge­stellt werden. Somit können Sie in jedem Winkel ein exakt gerades Gewinde schneiden.

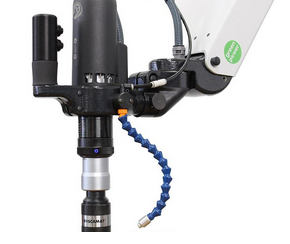

➥ Auto­ma­ti­sches Schmier­system (optional)

Das Schmier­system sprüht direkt auf Ihren Gewin­de­schneider und erhöht somit dessen Stand­zeit. Die Sprüh­dauer kann über einen Dreh­knopf von 0 bis 2 Sekunden einge­stellt werden und startet, sobald Sie den Schneid­knopf betä­tigen. In der Maschine ist ein Tank inte­griert, der das Schneidöl aufnimmt.

➥ Arbeits­be­reich des Gewindeschneidarmes

Radius: 2.255 mm
Höhe: 1.139 mm

Module

M27/90

Dreh­zahl in 1/​​min 90
Dreh­mo­ment in Nm 150
⌀ Kupp­lung 31
Max. ⌀ Alu M30
Max. ⌀ Stahl M27

M20/170

Dreh­zahl in 1/​​min 170
Dreh­mo­ment in Nm 79
⌀ Kupp­lung 31
Max. ⌀ Alu M24
Max. ⌀ Stahl M20

M16/300

Dreh­zahl in 1/​​min 300
Dreh­mo­ment in Nm 44
⌀ Kupp­lung 19
Max. ⌀ Alu M16
Max. ⌀ Stahl M16

M12/550

Dreh­zahl in 1/​​min 550
Dreh­mo­ment in Nm 24
⌀ Kupp­lung 19
Max. ⌀ Alu M14
Max. ⌀ Stahl M12

M10/750

Dreh­zahl in 1/​​min 750
Dreh­mo­ment in Nm 17
⌀ Kupp­lung 19
Max. ⌀ Alu M12
Max. ⌀ Stahl M10

M8/1050

Dreh­zahl in 1/​​min 1050
Dreh­mo­ment in Nm 12,5
⌀ Kupp­lung 19
Max. ⌀ Alu M8
Max. ⌀ Stahl M8

2100

Dreh­zahl in 1/​​min 2100
Dreh­mo­ment in Nm 6
⌀ Kupp­lung
Max. ⌀ Alu ⌀8mm
Max. ⌀ Stahl Bohr­futter
