Gewinde­schneid­maschine POWERFLEX® Tiger

Unsere mitt­lere Gewinde­schneid­maschine für indi­vi­du­elle Ansprüche

Gewin­de­schneiden mit Tiefeneinstellung

Gewin­de­ein­sätze wie ENSAT & HELI­COIL eindrehen

Einfa­ches Gewindeformen

Bohren von kleinen Löchern bis Ø8 (Alu)

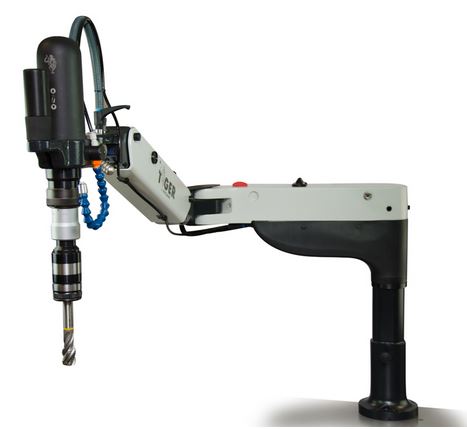

Mit der kompakten, elek­tri­schen Gewinde­schneid­maschine Roscamat Tiger  lassen sich sehr leicht und sicher Gewinde in Alumi­nium, Stahl oder Kunst­stoff schneiden & formen. Auch sehr kleine Gewinde wie M2/M3 sind mit dem ausba­lan­cierten, verwin­dungs­steifen und exakt im 90° Winkel ausge­rich­teten Gewin­de­schneidarm kein Problem für Sie. Auch lassen sich mit dem Gerät Gewin­de­ein­sätze wie ENSAT & HELI­COIL einfach und leicht eindrehen.

Durch den effi­zi­enten wartungs­freien Hoch­fre­quenz­motor sowie akkurat einstell­bare Schnitt- und Rück­lauf­ge­schwin­dig­keit werden Gewinde von M2-M27 (Stahl) schnell und sicher geschnitten.

Durch den schwenk­baren Gewin­de­schneid­kopf schneiden sie auch problemlos hori­zon­tale Gewinde. Die sehr kompakte und platz­spa­rende Maschine kann über ein Klemm­system an fast jeder Arbeits­stätte ange­bracht werden, oder alter­nativ mit einer Adap­ter­platte an die Sieg­mund Schweiß und Spann­tisch­sys­teme befes­tigt werden.

Durch den wartungs­freien Hoch­­­fre­­quenz-Elek­­tro­­motor mit 220V-240V und 50/​​60Hz benö­tigen Sie zum Betreiben der Maschine ledig­lich eine 230V Steck­dose und sind dadurch nicht mehr ortsgebunden.

Vorteile der Gewinde­schneid­maschine POWERFLEX® Tiger

kann sehr indi­vi­duell an den Kunden­wunsch ange­passt werden (Drehzahlen/​ Optionen: Schmier­system, Tiefeneinstellung)

Starker Motor (bis M27) und trotzdem leicht und flexibel

Mühe­loses eindrehen von Ensat  &  Heli­coil Gewindehülsen

Einfa­ches Gewindeformen

Für M2/M3 gut geeignet

Hohe Dreh­zahlen für schnelles Arbeiten

Leicht zu bedienen

An verschie­denen Arbeits­plätzen einsetzbar

POWERFLEX® Tiger für profes­sio­nelle Ansprüche

Eine für fast alles. Die Gewinde­schneid­maschine Roscamat Tiger zeichnet sich beson­ders durch ihre große Anpas­sungs­fä­hig­keit aus.

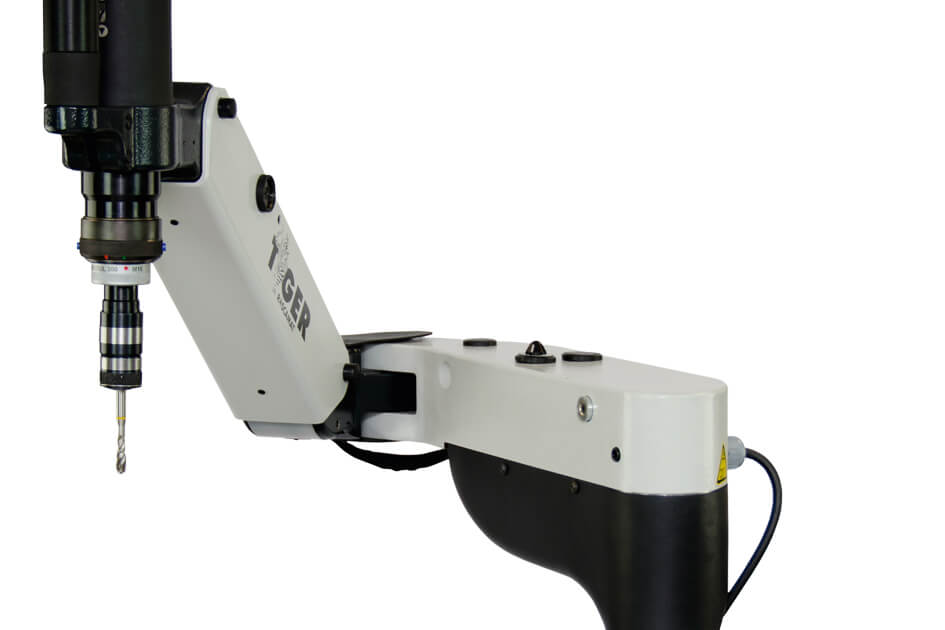

Das Kopf­ele­ment und der Elek­tro­motor befinden sich am Ende des Kipparms und passen sich so an, dass sie sich in Bezug auf ihren Arbeits­be­reich immer im 90° Winkel bewegen. Die Maschine ist auch problemlos von Links­hän­dern zu bedienen.

Die Dreh­zahl wird über eine Platine im „Schalt­kas­ten­ge­häuse“ gere­gelt. Die optio­nale auto­ma­ti­sche Schmie­rung und verti­kale Tiefen­re­ge­lung  sind über die Tasten über dem „Radi­alarm“ einstellbar. Die Geschwin­dig­keit kann somit an jeden Gewin­detyp ange­passt werden.

Ausge­stattet mit einem einpha­sigen 220 V HOCH­FRE­QUENZ­MOTOR mit 750 Watt und 50/60 Hz kann das modu­lare System, welches aus einer Reihe von 7 Schnell­wech­sel­mo­dulen (Unter­set­zungs­ge­trieben) besteht indi­vi­duell ange­passt werden. Dadurch stehen Ausgangs­ge­schwin­dig­keiten zur Verfü­gung, die es  ermög­li­chen, die Geschwin­dig­keit indi­vi­duell anzu­passen. Das Gerät kann überall einge­setzt werden,  wo es eine Steck­dose gibt.

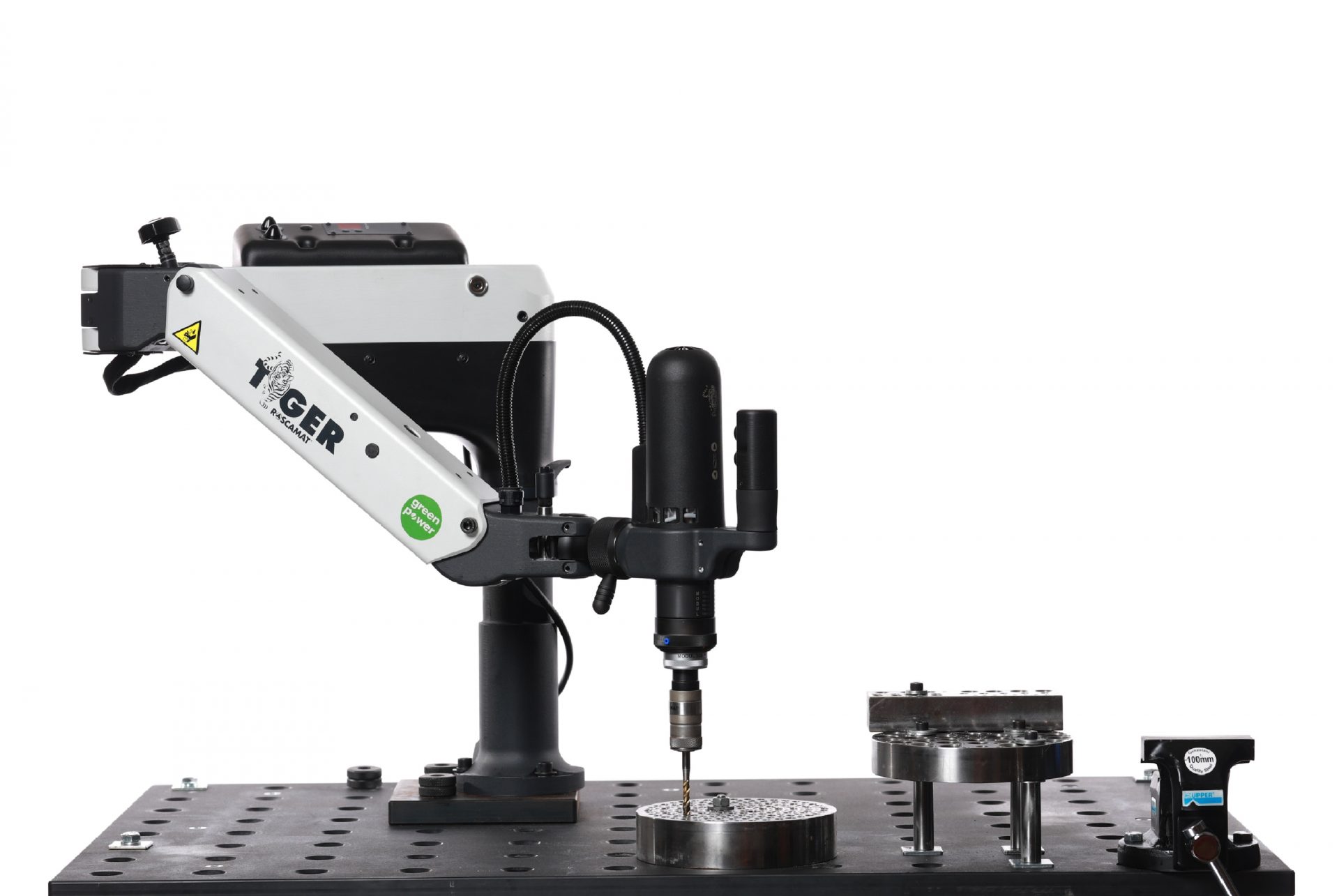

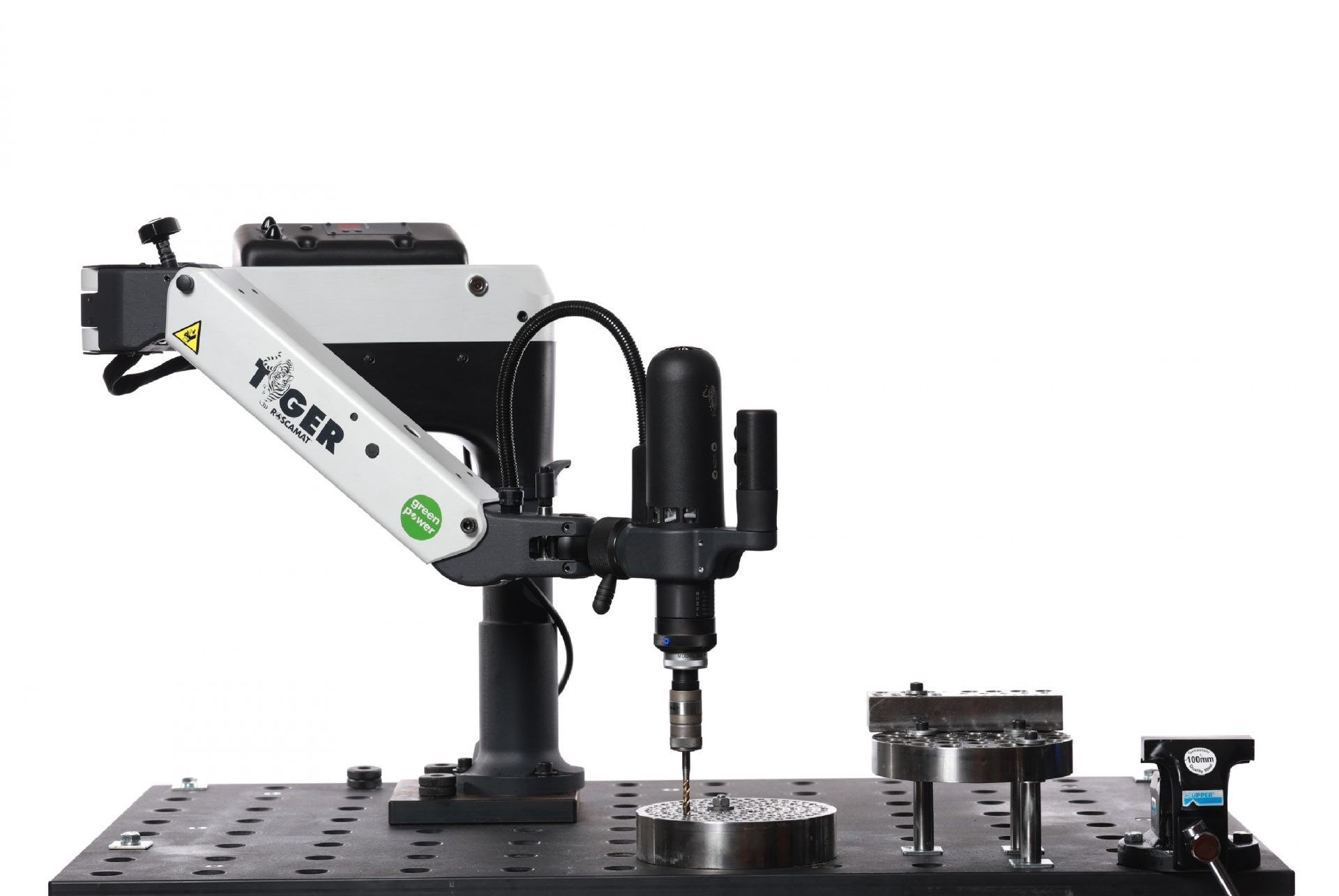

Die sehr kompakte und platz­spa­rende Maschine kann über ein Klemm­system an fast jeder Arbeits­stätte ange­bracht werden, oder alter­nativ mit einer Adap­ter­platte an die Sieg­mund Schweiß und Spann­tisch­sys­teme befes­tigt werden.

➥ Die Verschie­denen Getriebeübersetzungen:

Die Wech­sel­ge­triebe können sekun­den­schnell gewech­selt werden, somit kann das gewünschte Gewinde schnell und kraft­voll geschnitten werden.

Beispiel: M27/ 90 kann Gewinde von M18-M27 mit einer Dreh­zahl von 0–90 1/​​min schneiden, das Modul M16/300 kann Gewinde von M2-M16 mit 0–300 1/​​min schneiden.

➥ Strom­ver­sor­gung:

In der Gewinde­schneid­maschine ist ein Hoch­fre­quenz Elek­tro­motor verbaut, mit einer Leis­tung von 750 Watt. Diese Motoren wurden speziell aufgrund Ihrer hohen Effi­zienz gewählt. Die Strom­ver­sor­gung ist einphasig 220 – 240 V u. 50/60 Hz.

➥ Höhen­ver­stel­lung der Maschine

Über die Höhen­ver­stel­lung kann die Maschine zusätz­lich um 130mm ange­hoben werden. Die Maschine rastet dann in der oberen Posi­tion ein.

➥ Vertikal- und Horizontalverstellung

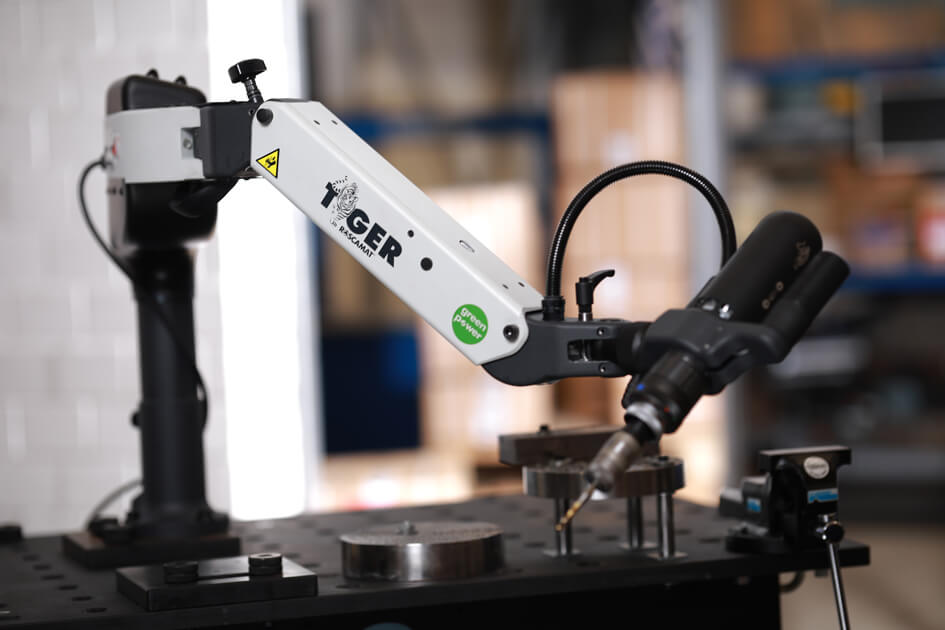

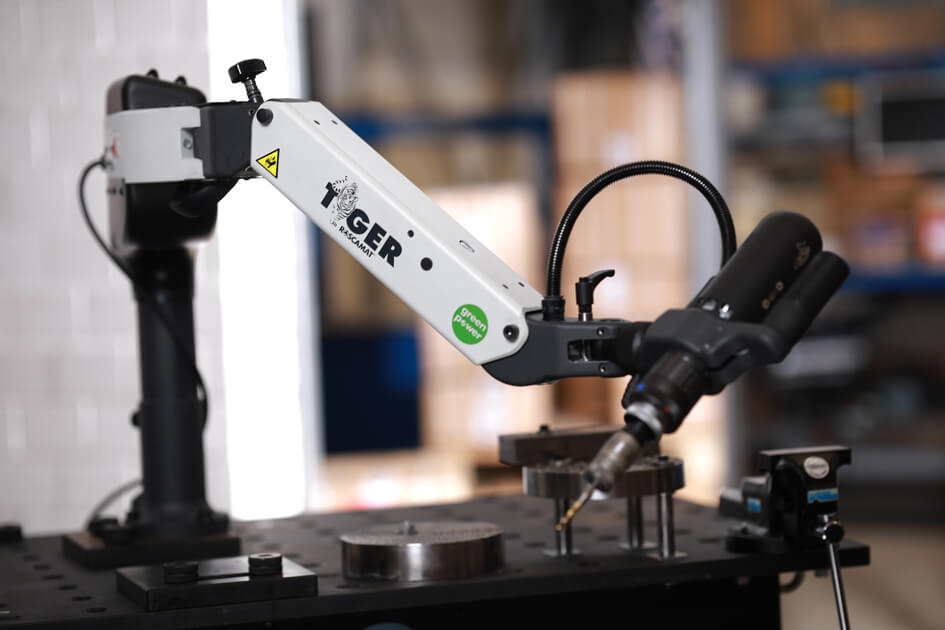

Mit dieser opti­malen Funk­tion, kann der Gewin­de­schneid­kopf um 4×90° verstellt werden und somit hori­zon­tale Gewinde schneiden. Die Maschine findet auto­ma­tisch den exakten 90° Winkel.

➥ Tief­en­ein­stel­lung

Durch diese optio­nale Funk­tion, die im Arm inte­griert ist, kann auf die gewünschte verti­kale Schnitt­tiefe geschnitten werden. Sobald die Tiefe erreicht ist, fährt die Gewin­de­bohr­ma­schine auto­ma­tisch zurück.

➥ Auto­ma­ti­sche Werkzeug-Schmierung

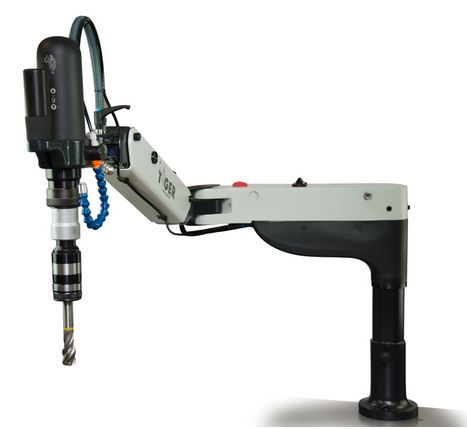

Das optio­nale Schmier­system sprüht direkt auf Ihren Gewin­de­schneider und erhöht somit dessen Stand­zeit. Die Sprüh­dauer kann über einen Dreh­knopf von 0 bis 2 Sekunden einge­stellt werden und startet, sobald Sie den Schneid­knopf betä­tigen. Der Schneid­öl­tank ist dann in der Maschine integriert.

➥ Maxi­maler Arbeits­be­reich der Gewindeschneidmaschine:

Tiger vertikal/​​horizontal: Radius: 1160 mm / Höhe: 535 (660) mm

Module

M27 / 90

Dreh­zahl in 1/​​min 90
Dreh­mo­ment in Nm 150
⌀ Kupp­lung 31
Max. ⌀ Alu M30
Max. ⌀ Stahl M27

M20 / 170

Dreh­zahl in 1/​​min 170
Dreh­mo­ment in Nm 79
⌀ Kupp­lung 31
Max. ⌀ Alu M24
Max. ⌀ Stahl M20

M16 / 300

Dreh­zahl in 1/​​min 300
Dreh­mo­ment in Nm 44
⌀ Kupp­lung 19
Max. ⌀ Alu M16
Max. ⌀ Stahl M16

M12 / 550

Dreh­zahl in 1/​​min 550
Dreh­mo­ment in Nm 24
⌀ Kupp­lung 19
Max. ⌀ Alu M14
Max. ⌀ Stahl M12

M10 / 750

Dreh­zahl in 1/​​min 750
Dreh­mo­ment in Nm 17
⌀ Kupp­lung 19
Max. ⌀ Alu M12
Max. ⌀ Stahl M10

M8 / 1050

Dreh­zahl in 1/​​min 1050
Dreh­mo­ment in Nm 12,5
⌀ Kupp­lung 19
Max. ⌀ Alu 8mm
Max. ⌀ Stahl 8mm

2100

Dreh­zahl in 1/​​min 2100
Dreh­mo­ment in Nm 6
⌀ Kupp­lung
Max. ⌀ Alu 8mm
Max. ⌀ Stahl Bohr­futter

Unser Service: Online-Produk­t­­prä­sen­­ta­tion

Erfahren Sie direkt von unseren Fach­be­ra­tern, zu welchem Einsatz­be­reich welche Maschinen passt und welche Maschine für Ihre Anfor­de­rungen am besten geeignet ist.

Für jeden Kunden besteht zusätz­lich die Möglich­keit, unsere Geräte nach einer Vorfüh­rung durch uns, 14 Tage unver­bind­lich zu testen. (Hier berechnen wir eine Pauschale von 50€/Tag, welche beim Kauf verrechnet wird. Die Trans­port­kosten über­nehmen wir.)
