Handlingsystem POWERFLEX® 3arm®

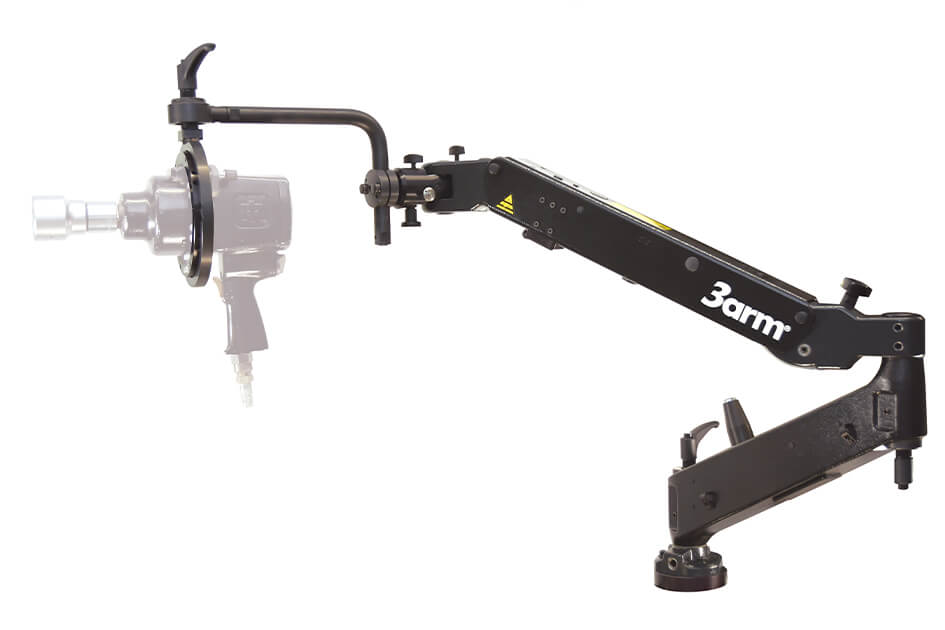

Powerflex 3arm® – ein Synonym für flexibles, leichtgängiges und ergonomisches Arbeiten in der täglichen Anwendung. Der Multifunktions-Arm, der Ihnen die harte Arbeit abnimmt.
Die POWERFLEX® 3arm® Familie
Felix Hertz
Accountmanager POWERFLEX®
Powerflex 3arm® – ein Synonym für flexibles, leichtgängiges und ergonomisches Arbeiten in der täglichen Anwendung.

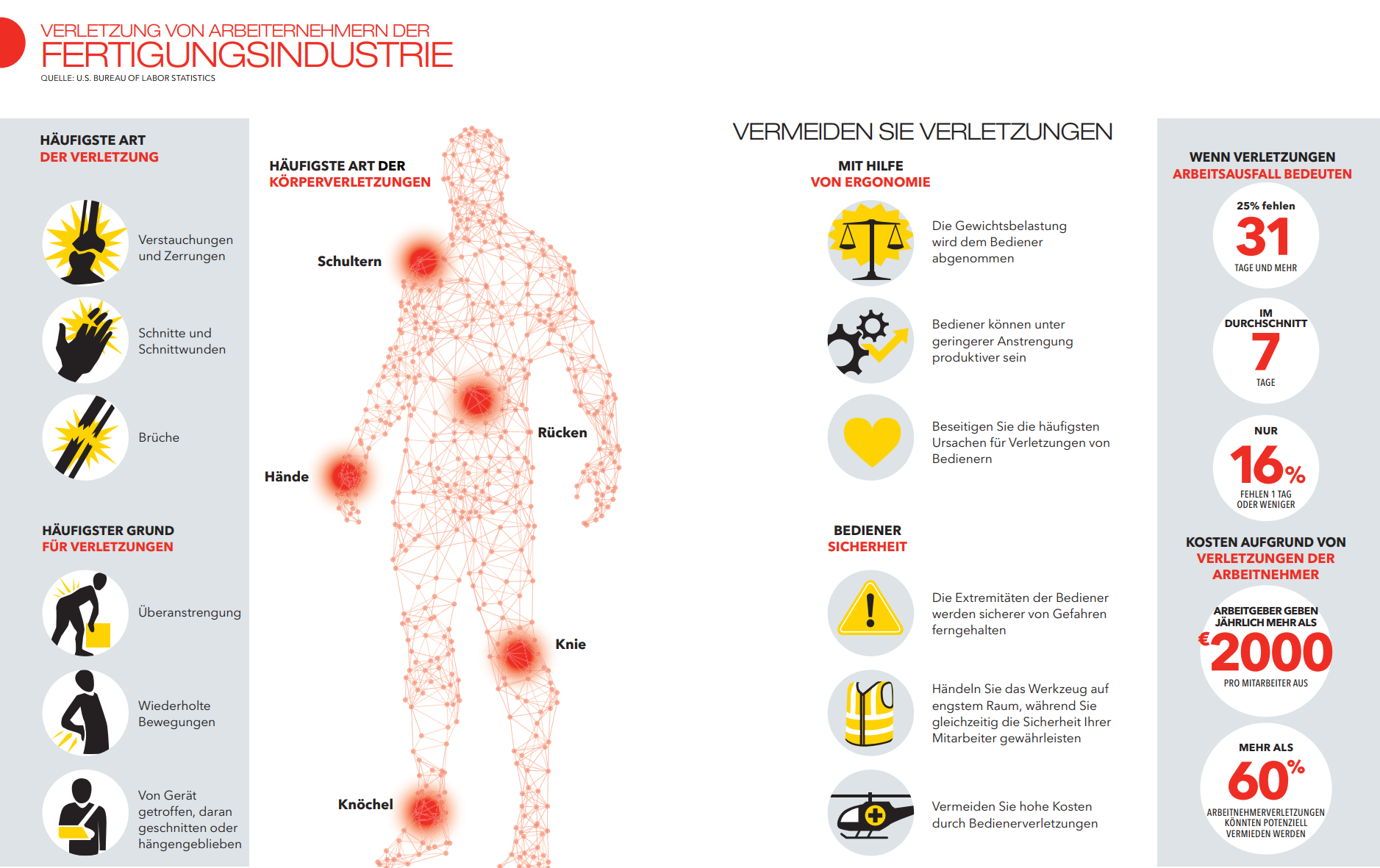

In jedem Unternehmen, in denen Mitarbeiter Werkstoffe montieren, zusammenbauen und bearbeiten, ist dies meist mit schwerer körperlicher ermüdender und ergonomisch unvorteilhafter Arbeit verbunden. Dies gefährdet auf Dauer die Gesundheit und senkt die Ausdauer und Leistungsfähigkeit. Die Lösung für diese Probleme und Arbeitssituationen bieten wir Ihnen, als Unternehmen Fröhlich & Dörken GmbH, dem Spezialisten für Handlings- Systeme seit Jahrzehnten als Generalvertretung in Deutschland.
Die 3arm® Serie wurde entwickelt, um Werkzeuge und andere Geräte bis 60 Kilogramm mühelos zu halten. In verschiedenen Arbeitsbereichen, mit diversen unterschiedlichen Adapter-Systemen versetzt die 3arm® Serie Sie in die Lage, schwerelos, flexibel und ergonomisch zu arbeiten. Schleifgeräte, Drehmoment- und Schlagschrauber, so wie andere Werkzeuge und Geräte können leicht und ohne Anstrengung bewegt und bedient werden.
Die Vielseitigkeit der 3arm® Serie in den Montagelinien bei Automobilherstellern, Maschinenbauern und in der Luft- und Raumfahrttechnik, – oder auch in Handwerksbetrieben und Behindertenwerkstätten – gibt diesem System den Spitznamen: Multifunktions-Arm.
Die 3arm® Serie besticht durch ihre Flexibilität und Variabilität. Die Verwendung der jeweiligen Werkzeuge erfolgt ohne körperliche Anstrengung, ermüdungsarm und in ergonomisch optimaler Arbeitshaltung. Wird das Werkzeug in eine andere Position gebracht, geschieht dies fast schwerelos und ohne Kraftaufwand. Die 3arm® Serie kann sowohl stationär an einem festen Arbeitsplatz, oder, in Verbindung mit dem entsprechenden Zubehör, an beliebigen Positionen innerhalb der Werkstatt oder Produktion zum Einsatz kommen.
Das Powerflex- Handlings- System passt sich an die vorhandenen individuellen örtlichen Gegebenheiten an. Dadurch beschränken sich die Investitionskosten im Wesentlichen auf das eigentliche Produkt. Die 3arm® Serie kommt sowohl in der Einzelplatz-Variante, als auch in Serienfertigungen zum Einsatz. Gerade bei länger andauernden Arbeiten über Kopf, oder mit ausgestreckten Armen, ist die 3arm® Serie die Lösung, um Ihre Gesundheit, Kraft und Leistungsfähigkeit zu erhalten. Die gesamte Powerflex- 3arm-Familie eignet sich außerdem hervorragend für den Einsatz in Behindertenwerkstätten, oder, wenn es darum geht Menschen mit körperlichen Beeinträchtigungen in der freien Wirtschaft einen adäquaten Arbeitsplatz einzurichten.
Unser Service: Online-Produktpräsentation
Erfahren Sie direkt von unseren Fachberatern, zu welchem Einsatzbereich welche Maschinen passt und welche Maschine für Ihre Anforderungen am besten geeignet ist.
Für jeden Kunden besteht zusätzlich die Möglichkeit, unsere Geräte nach einer Vorführung durch uns, 14 Tage unverbindlich zu testen. (Hier berechnen wir eine Pauschale von 50€/Tag, welche beim Kauf verrechnet wird. Die Transportkosten übernehmen wir.)
Ihre Vorteile mit POWERFLEX® 3arm®
Unterschiede der POWERFLEX® 3arm® Serien
POWERFLEX® 3arm® Serie 0
POWERFLEX® 3arm® Serie 1
POWERFLEX® 3arm® Serie 2
POWERFLEX® 3arm® Serie 3
POWERFLEX® 3arm® Serie 4
POWERFLEX® 3arm® Serie 6
POWERFLEX® 3arm® Serie 7
Die POWERFLEX® 3arm®Serien im Detail

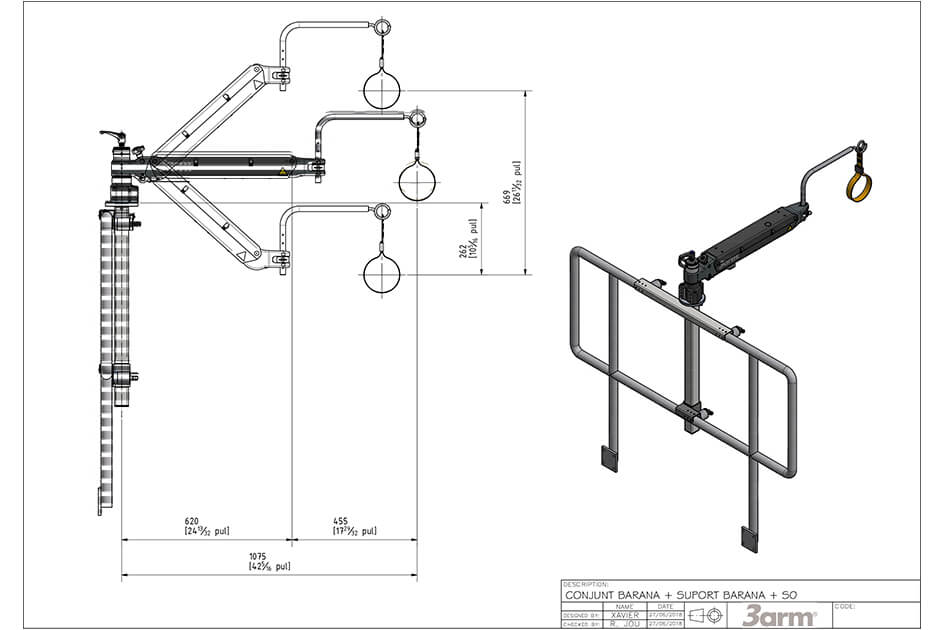

POWERFLEX® 3arm®
Serie 0

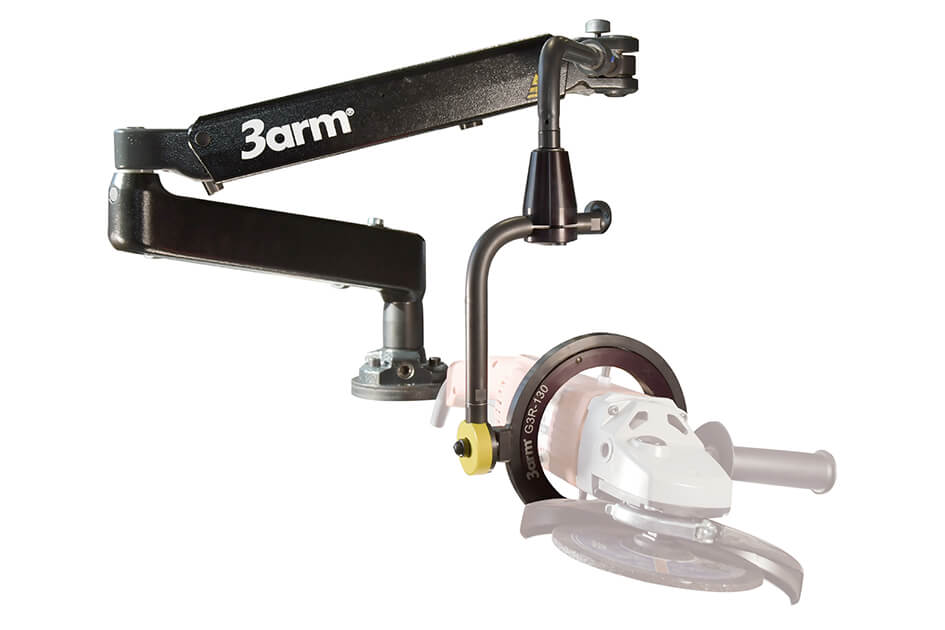

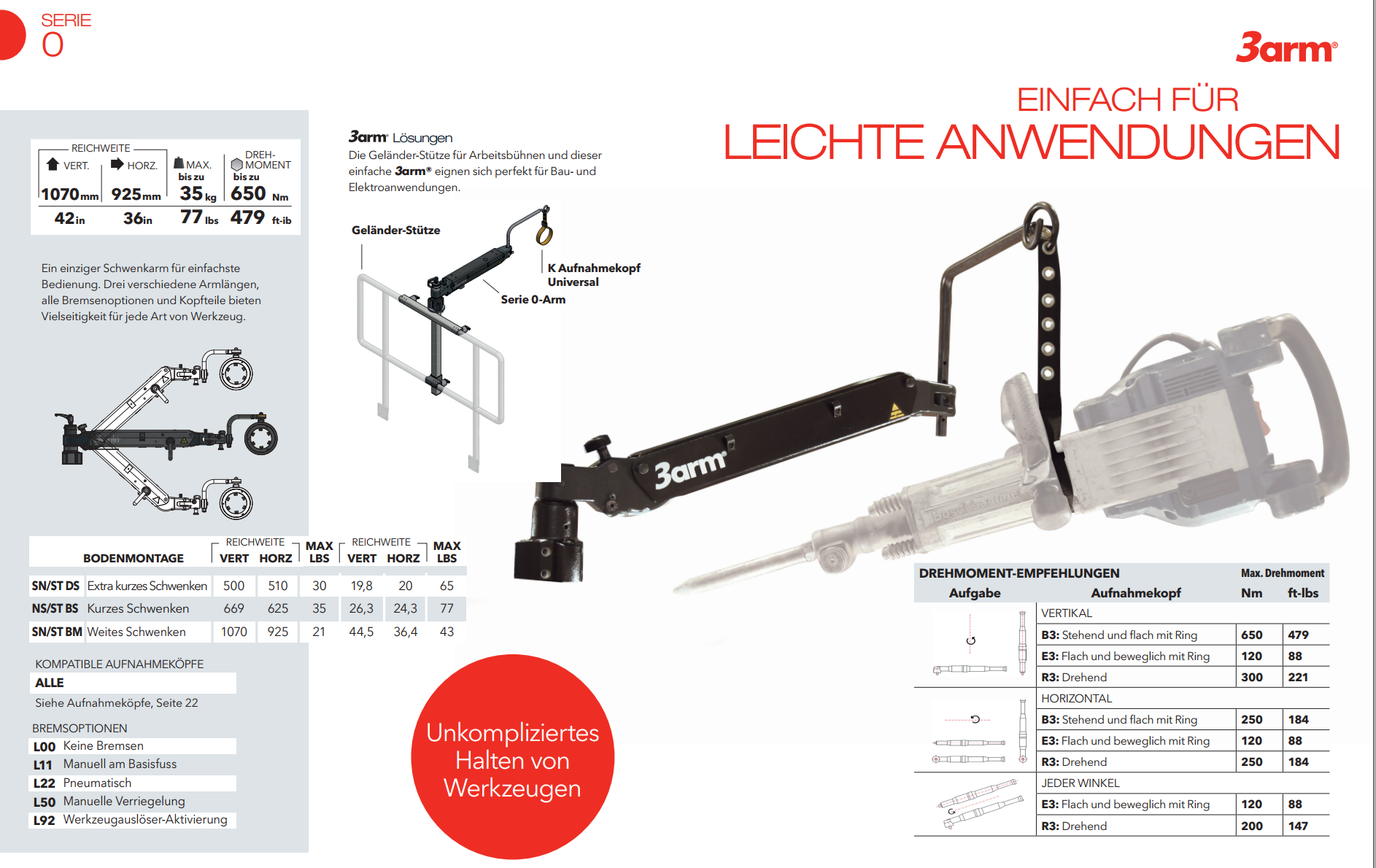

Die 3arm® Serie 0 ein Schwenkarm für einfachste Bedienung. Drei verschiedene Armlängen, alle Bremsenoptionen und Kopfteile bieten Vielseitigkeit für jede Art von Werkzeug.
Eckdaten der 3arm® Serie 0
Dieser 3arm® besticht in dieser kleinsten Ausführung mit einem Gewichtsbereich von 0 – 35 Kilogramm (Adapter inklusive Werkzeug) durch seine Flexibilität und Variabilität.
Drei verschiedene Armlängen, alle Bremsenoptionen und Kopfteile bieten Vielseitigkeit für jede Art von Werkzeug.
POWERFLEX® 3arm®
Serie 1

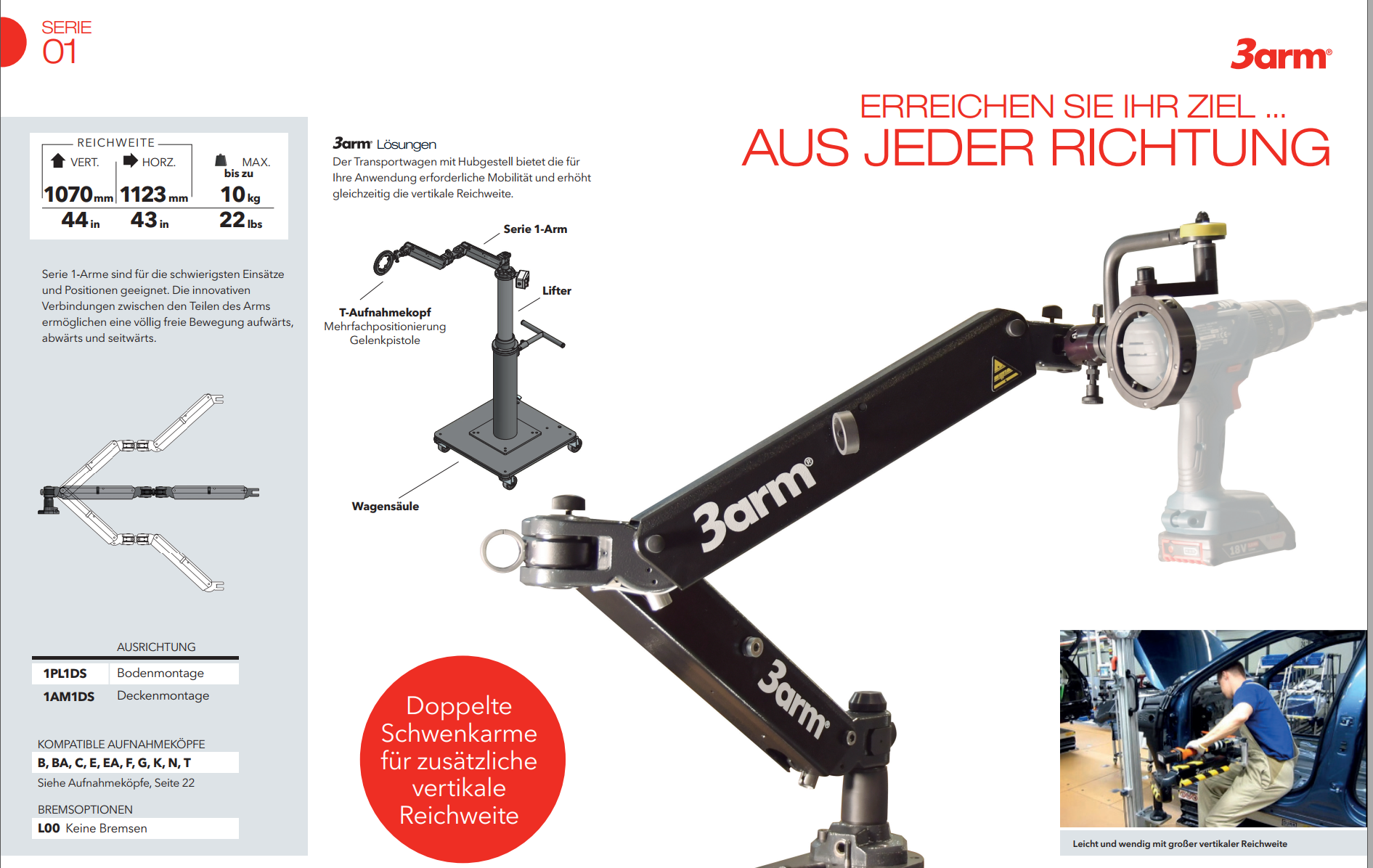

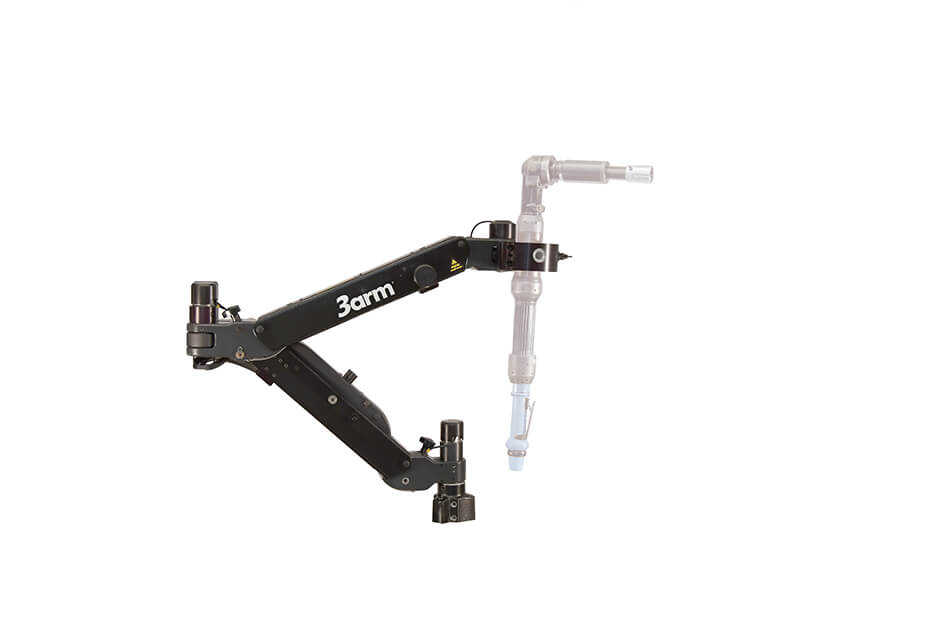

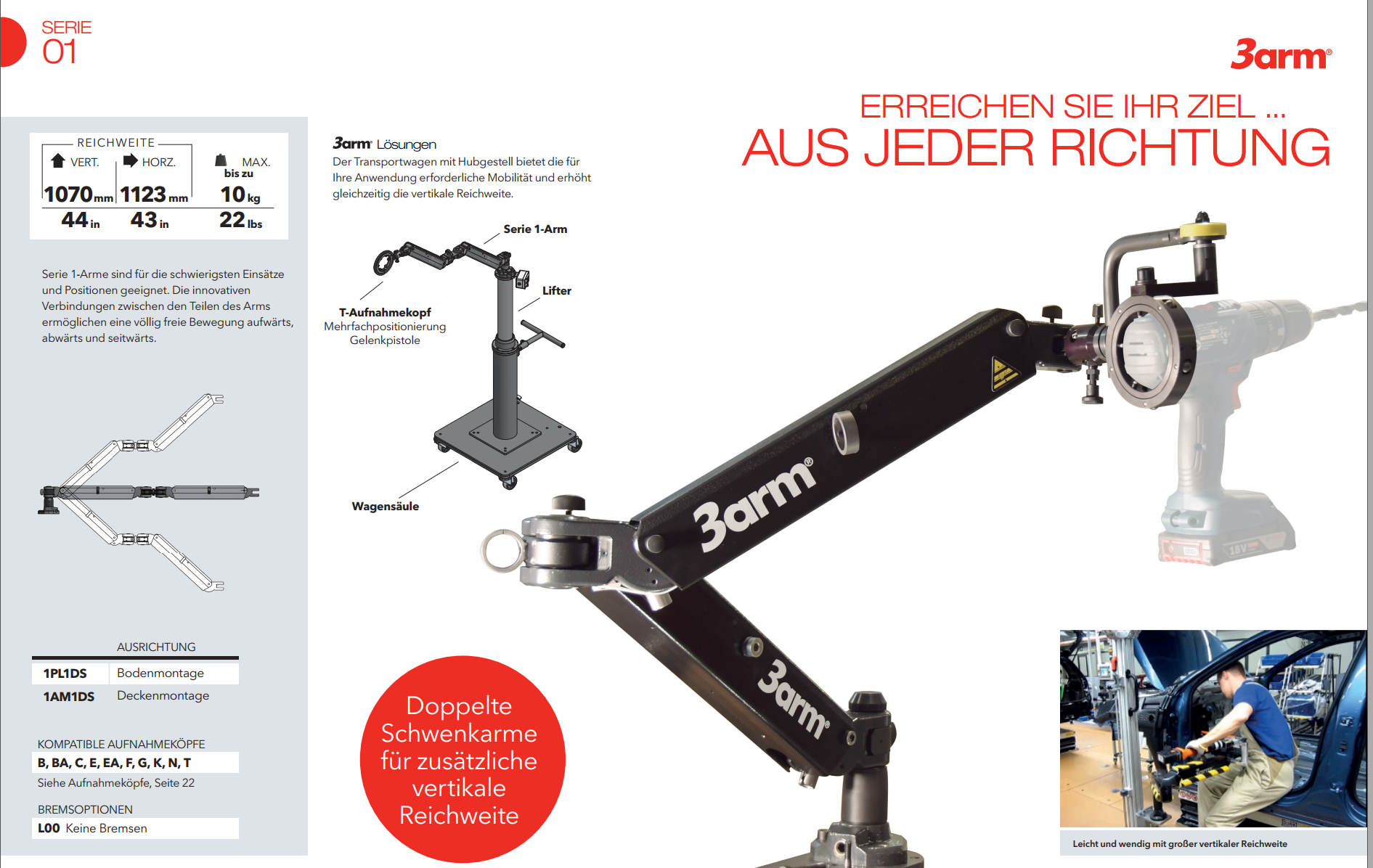

Die 3arm® Serie 1 ist das Einstiegsmodell in eine Serie von unentbehrlichen Helfern am Arbeitsplatz.
Vorteile der 3arm® Serie 1
Dieser 3arm® besticht in dieser kleinsten Ausführung mit einem Gewichtsbereich von 0 – 10 Kilogramm (Adapter inklusive Werkzeug) durch seine Flexibilität und Variabilität.
Die 3arm® Serie 1 besteht aus einem Doppel-Gelenkarm und einem Aufnahme-Adapter. Der Aufnahme-Adapter dient der Befestigung von verschiedenen Werkzeugen, die für den jeweiligen Bearbeitungszweck benötigt werden.

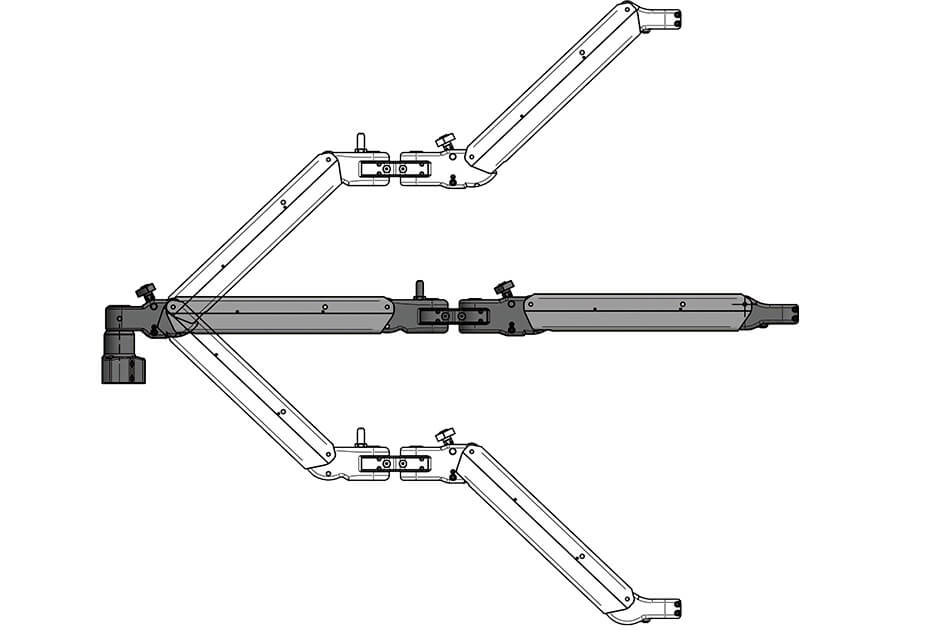

Ohne Werkzeug hat die 3arm® Serie 1 eine maximale Reichweite von 1123mm und eine maximale Vertikaldistanz von 1,070 m.

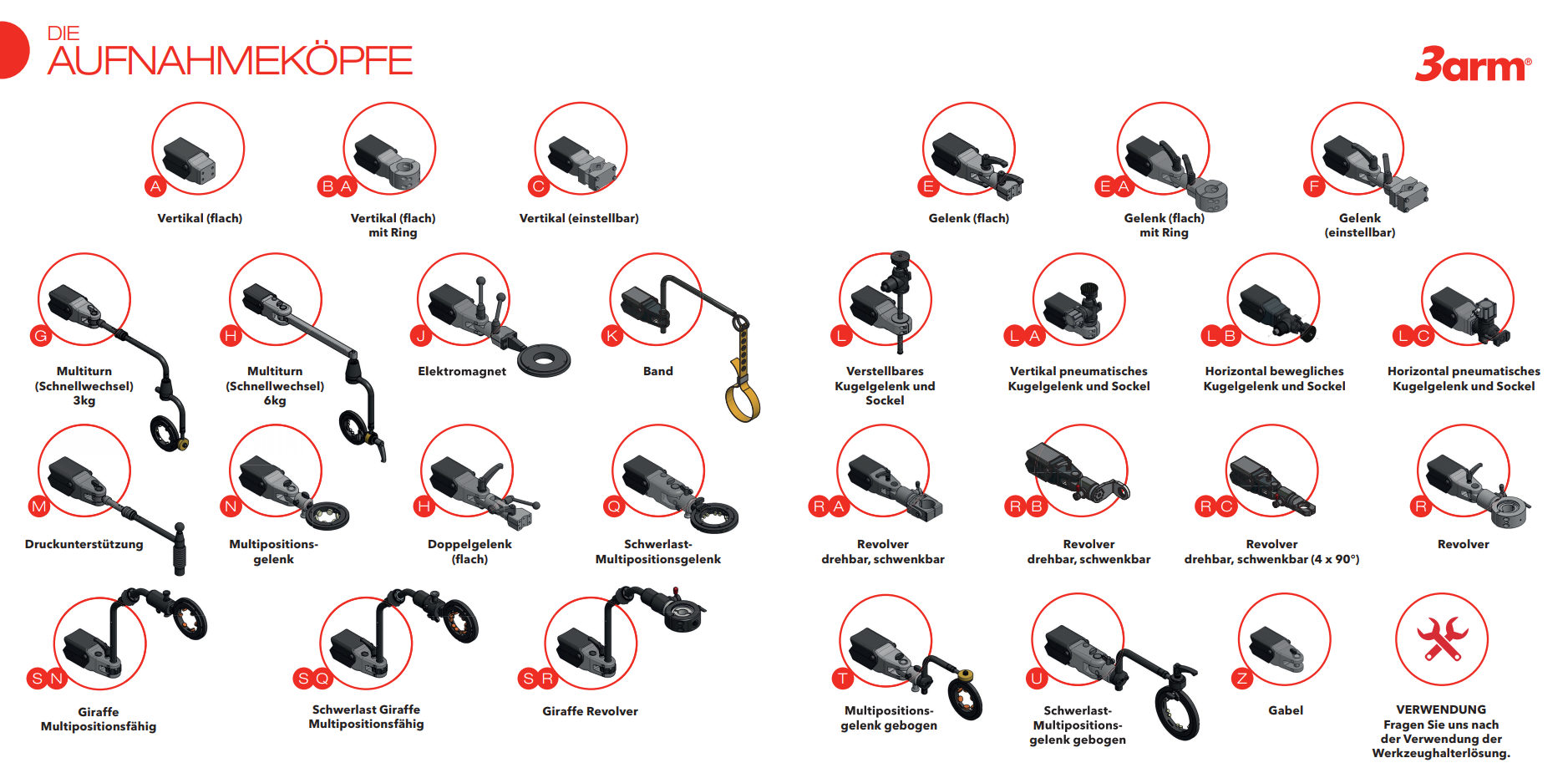

Es kommen hier bei unseren Kunden bereits verschiedene Aufnahmeadapter zum Einsatz.

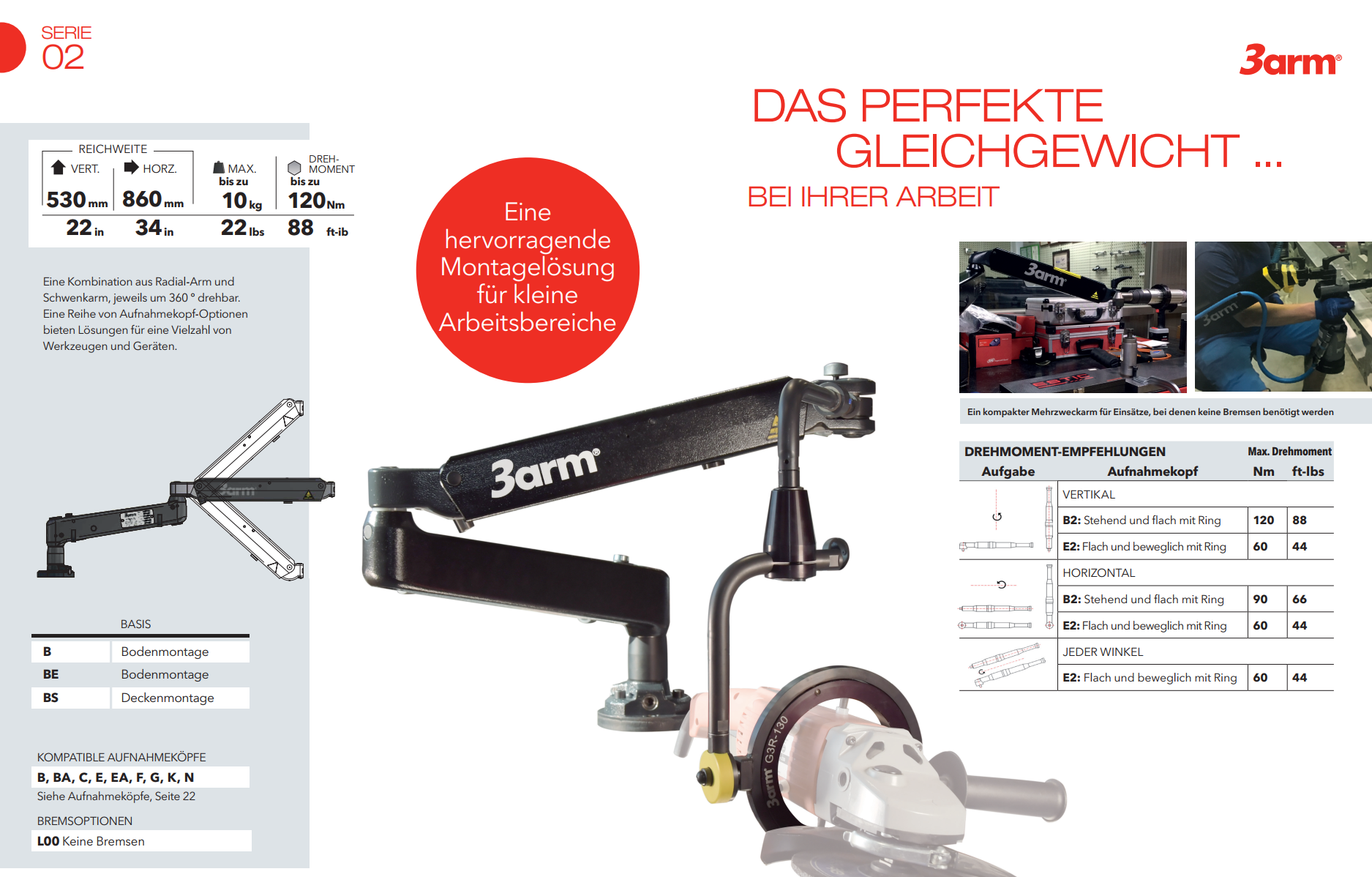

POWERFLEX® 3arm®
Serie 2
– für die großflächige horizontale Bearbeitung
Die Powerflex- 3arm® Serie 2 eine Kombination aus Radial-Arm und Schwenkarm, jeweils um 360 Grad drehbar, kommt zum Einsatz, wo die vertikale Höhe des Bearbeitungsbereiches nur bedingt von Bedeutung ist.
Eckdaten der 3arm® Serie 2
Aus diesen Gründen besteht der erste Teil des Gelenkarms aus einem Radialarm. Damit liegt die Stärke der Powerflex 3arm® Serie 2 in der Bearbeitung von flächigen Werkstücken von oben. Zum Beispiel beim gleichmäßigen Abschleifen, Polieren, Setzen von Bohrlöchern oder Befestigen von Schrauben.

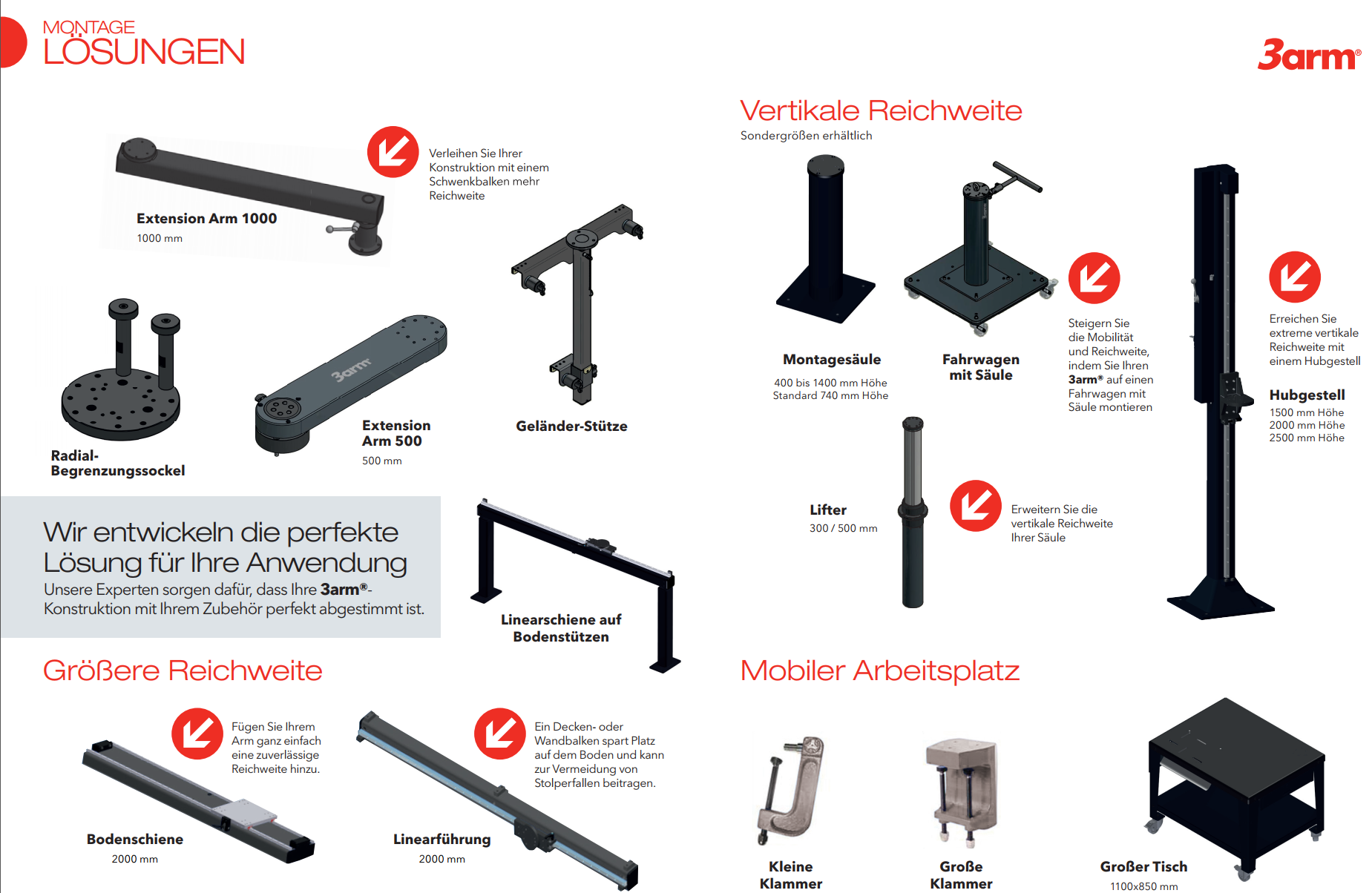

Die Powerflex 3arm® Serie 2 ermöglicht es zusätzlich, in einem vertikalen Bereich von maximal 0,530 m zu arbeiten. Bei einer optionalen Verwendung der Befestigungssäule, lässt sich der vertikale Bearbeitungsbereich zusätzlich in der Höhe um bis zu 0, 447 m variieren, was die Reichweite noch einmal deutlich erweitert. Durch verschiedene Aufnahme-Adapter kann auch die Powerflex 3arm® Serie 2 für den Einsatz vieler unterschiedlicher Werkzeuge variabel und flexibel angepasst werden.
Der Dämpfer-Gewichtsbereich liegt bei der 3arm® Serie 2 zwischen 0 und 6,0 kg. Es können Werkzeuge und Aufnahme-Adapter mit einem maximalen Gesamtgewicht von bis zu 6,0 kg in den Arbeitsweisen vertikal, horizontal und im freien Winkel verwendet werden. Damit lassen sich bereits eine Vielzahl von praktischen Anforderungen an die jeweilige Arbeitsplatzausstattung erfüllen.
Ihren Einsatz findet die 3arm® Serie 2 häufig an stationären Arbeitsplätzen. Durch die exakte Dämpfereinstellung unterstützt sie die jeweiligen Bewegungsabläufe optimal und garantiert ein ergonomisches und gesundheitsschonendes Arbeiten, ohne großen Kraftaufwand. Die exakte Positionierung des annähernd schwebenden Werkzeuges ermöglicht optimale Arbeitsergebnisse in einer gleichbleibenden Qualität, mit deutlich verringerter körperlicher Belastung.

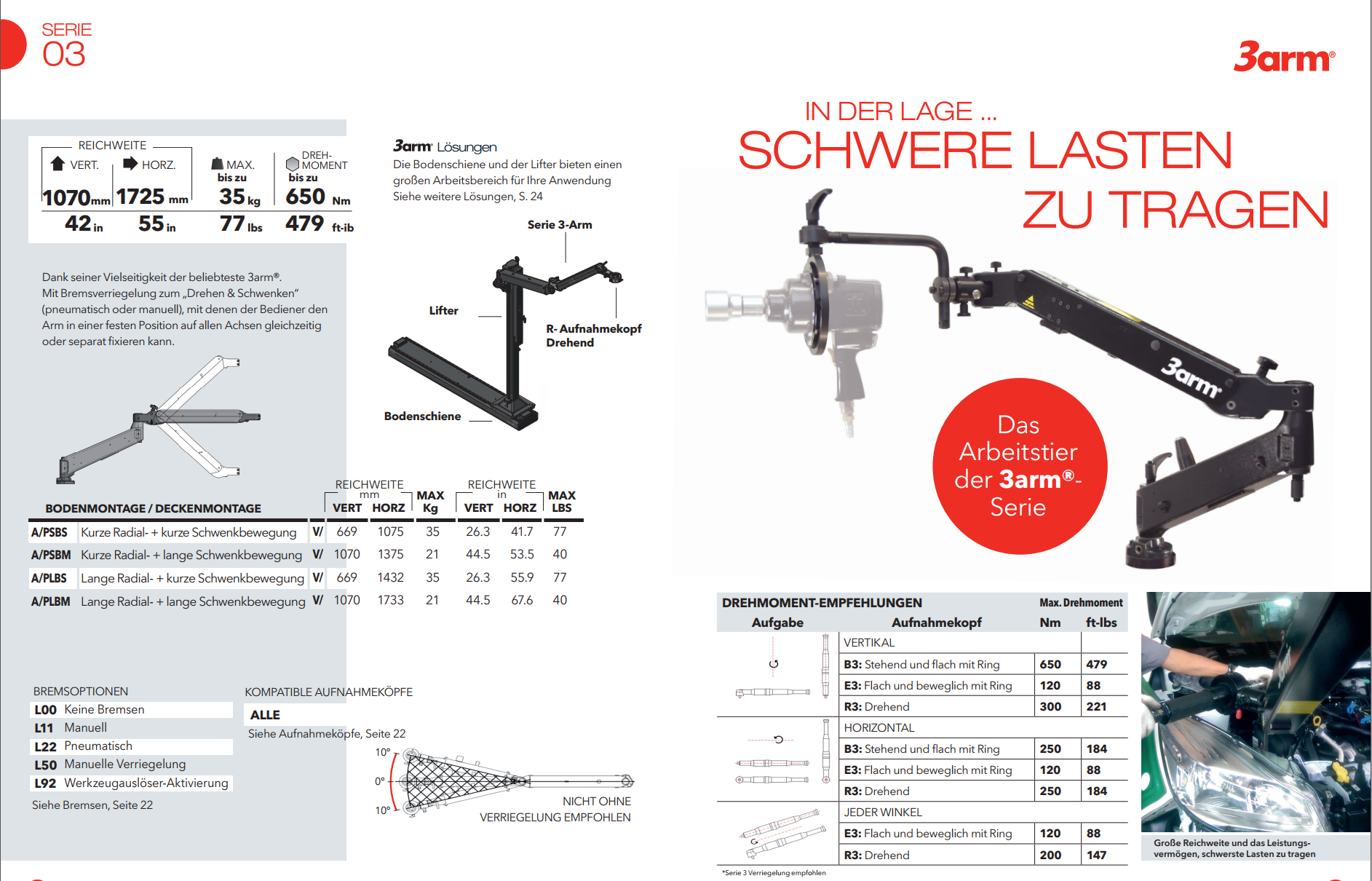

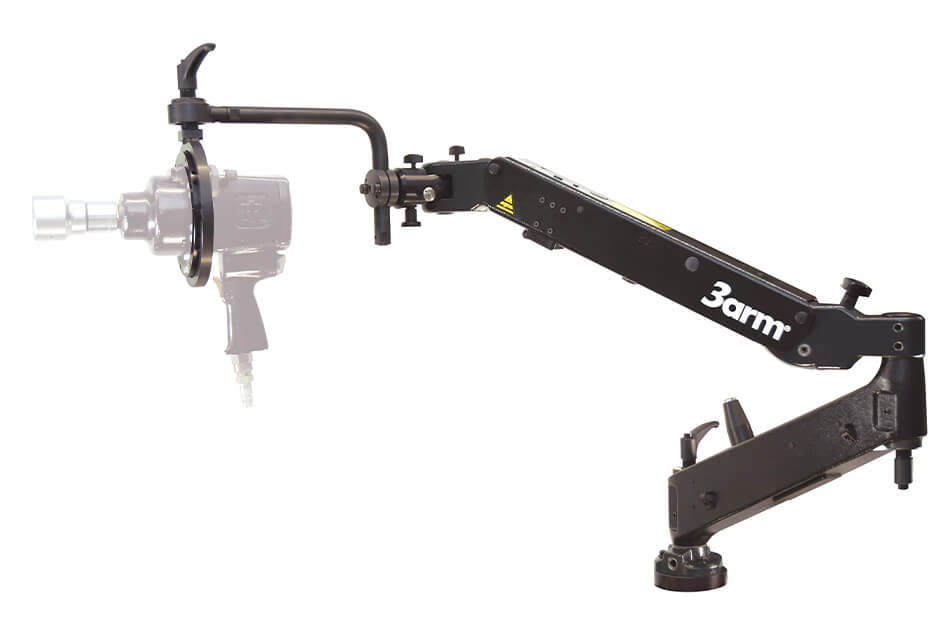

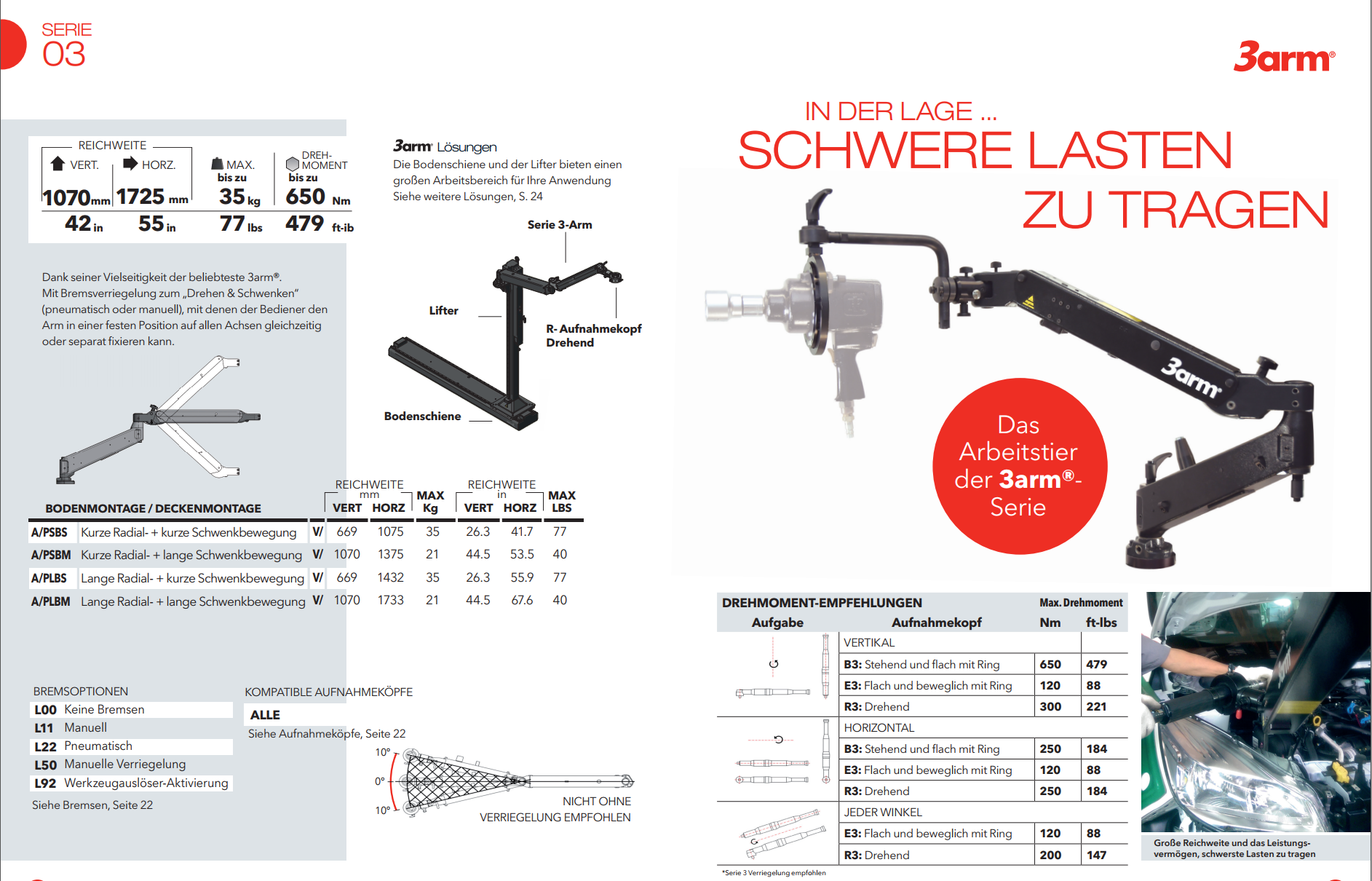

POWERFLEX® 3arm®
Serie 3
– immer die richtige Lösung
Die 3arm® Serie 3 zeichnet sich durch ihre Variantenvielfalt, ihre maximale Reichweite von 1,73 m horizontal, ihre vertikale Distanz von maximal 1,13 m und ihre Dämpfer-Gewichtsbereiche von 0 – 35 kg aus.
Eckdaten der 3arm® Serie 3
Mit der großen Auswahl an Adaptern und den zahlreichen Kombinationsmöglichkeiten mit unterschiedlichen Grund-Gelenkarmen, vertikalen Schwenkarmen und Bremssystemen ist die 3arm® Serie 3 allen Anforderungen, ob im Einsatz an Einzelarbeitsplätzen, oder in der Serienproduktion, gewachsen. Aus diesem Grund ist die Serie 3 auch das meistverkaufte Modell in der Powerflex 3arm®-Produktfamilie.
Mit der Entscheidung für einen 3arm® der Serie 3 erschließen sich Ihnen in Werkstatt und Produktion ungeahnte Möglichkeiten im Umgang mit Werkzeugen unterschiedlicher Art. Ob das Führen von schweren Schleifmaschinen, das punktgenaue Setzen von Bohrlöchern, die Verschraubung von Objekten an schwer zugänglichen Stellen.
Mit der 3arm® Serie 3 erhalten Sie ein Handlings System, das die tägliche Arbeit erheblich erleichtert, den Ermüdungszeitpunkt deutlich reduziert und darüber hinaus im Arbeitsergebnis eine gleichbleibend hohe Qualität sicherstellt.
Dort, wo die Robotik noch an ihre Grenzen stößt, oder als Problemlösung schlichtweg zu teuer ist, ist die Kombination aus der Powerflex 3arm® Serie 3 und menschlichen Fähigkeiten eine äußerst wirtschaftliche Alternative, Prozesse zu optimieren und die Produktionseffizienz zu steigern. Gleichzeitig wird die Gefahr von arbeitsbedingten Erkrankungen des Bewegungsapparates und für gesundheitliche Spätfolgen reduziert.

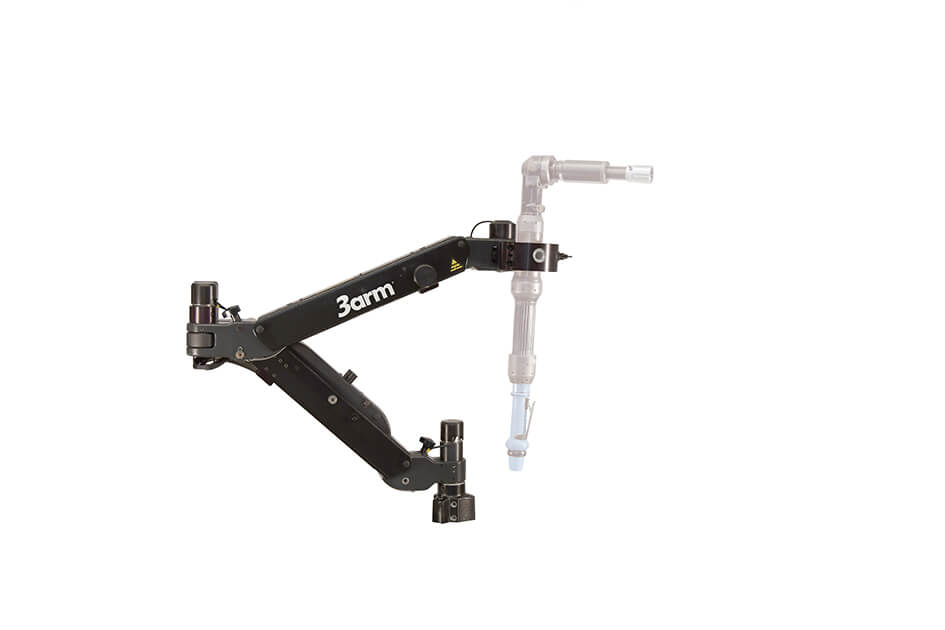

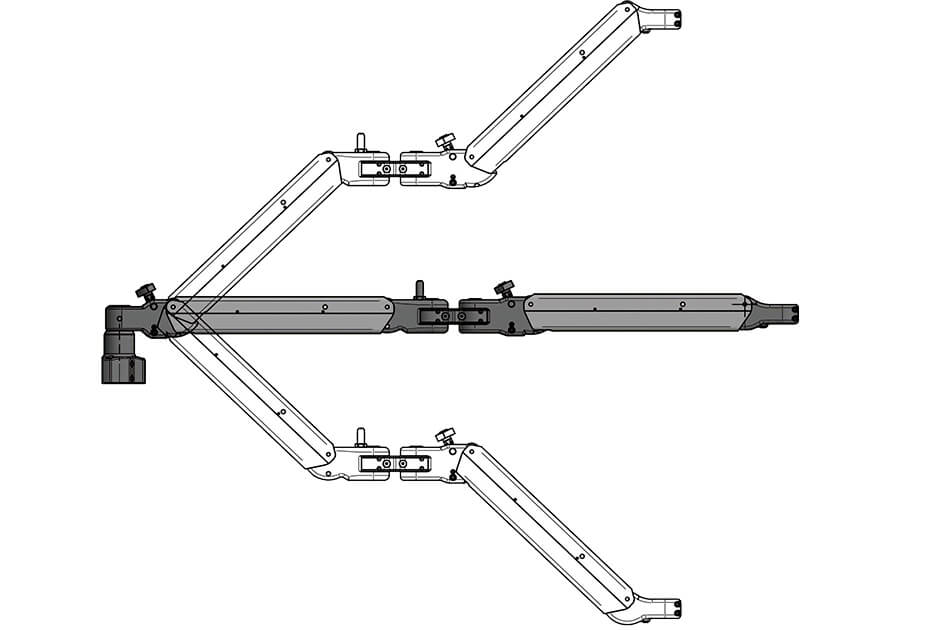

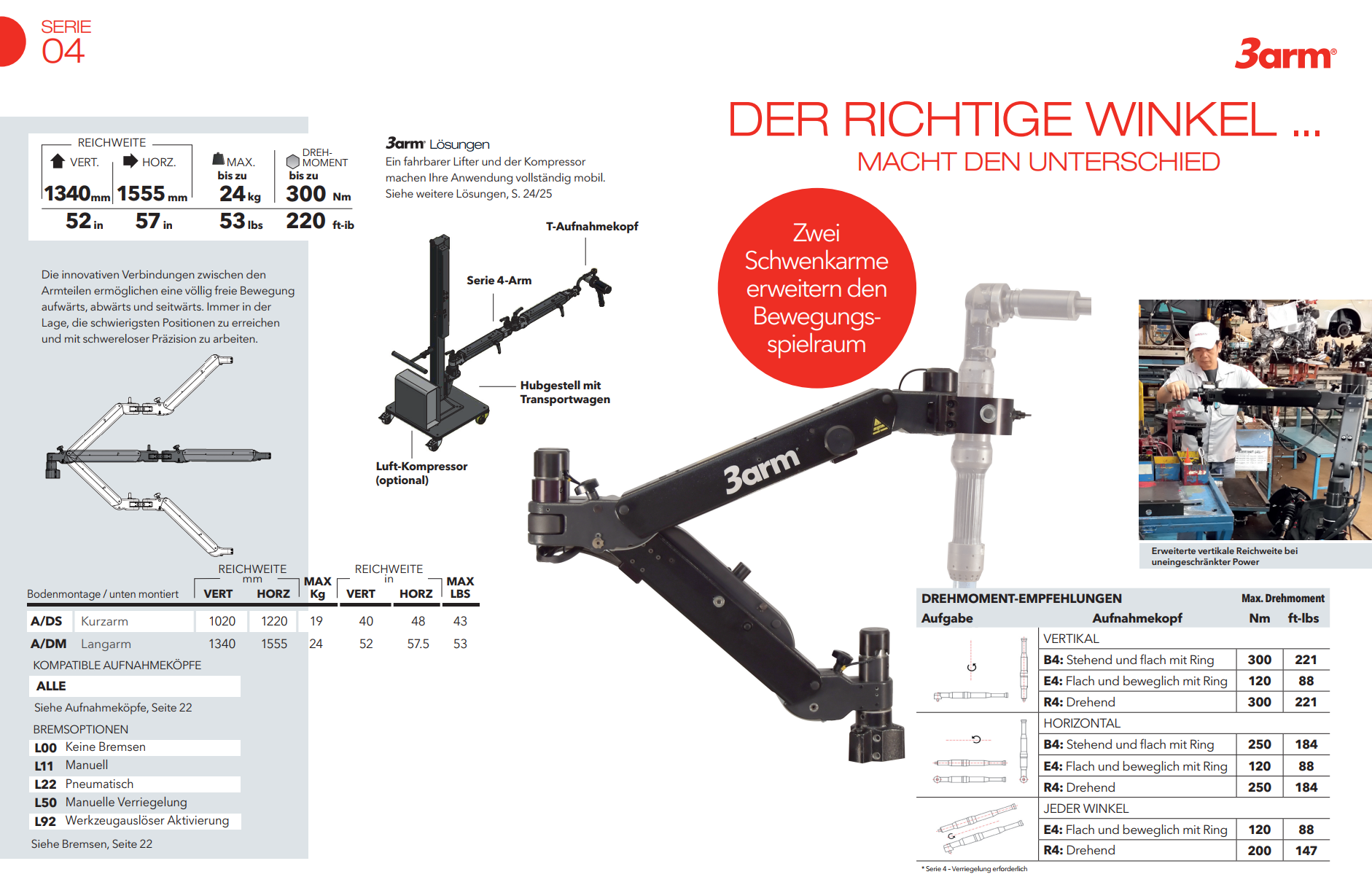

POWERFLEX® 3arm®
Serie 4
Die 3arm® Serie 4 ist von der technischen Grundkonzeption gleichzusetzen mit dem Einstiegsmodell der Serie 1, jedoch in ihren technischen Details und Möglichkeiten größer dimensioniert.
Eckdaten der 3arm® Serie 4
Die Möglichkeit der größeren Dimensionierung gilt sowohl für die maximale Reichweite, die vertikale Distanz, die Anzahl der zur Verfügung stehenden Aufnahme-Adapter, als auch den Dämpfer-Gewichtsbereich. Darüber hinaus kann bei diesem Modell im Gegensatz zur 3arm® Serie 1 zwischen vier verschiedenen Bremsoptionen gewählt werden. Dadurch wird die 3arm® Serie 4 zu einem vielseitig einsetzbaren Handlings- System in Werkstatt und Produktion und kann für unterschiedliche Bearbeitungsaufgaben verwendet werden.
Die 3arm® Serie 4 zeichnet sich durch ihre großzügigen Dimensionen aus. Durch die maximale Reichweite von 1555mm kann eine horizontale Fläche von rund 7 qm bearbeitet werden.
Die vertikale Distanz bei der 3arm® Serie 4 beträgt 1340mm. Wie bei der ganzen Powerflex 3arm-Familie, lässt sich das jeweilige Werkzeug ohne körperliche Anstrengung, in einer gesundheitsschonenden Arbeitshaltung bedienen. Muss das Werkzeug in eine andere Position gebracht werden, geschieht dies fast schwerelos und ohne Kraftaufwand.
Die Powerflex 3arm® Serie 4 kommt sowohl in der Einzelplatz-Variante, als auch als integrierte Station in Serienfertigungen zum Einsatz. Bei Arbeiten mit erhobenen oder ausgestreckten Armen ist dieser 3arm® die optimale Lösung, um die Gesundheit, Kraft und Leistungsfähigkeit Ihrer Mitarbeiterinnen und Mitarbeiter zu schonen.

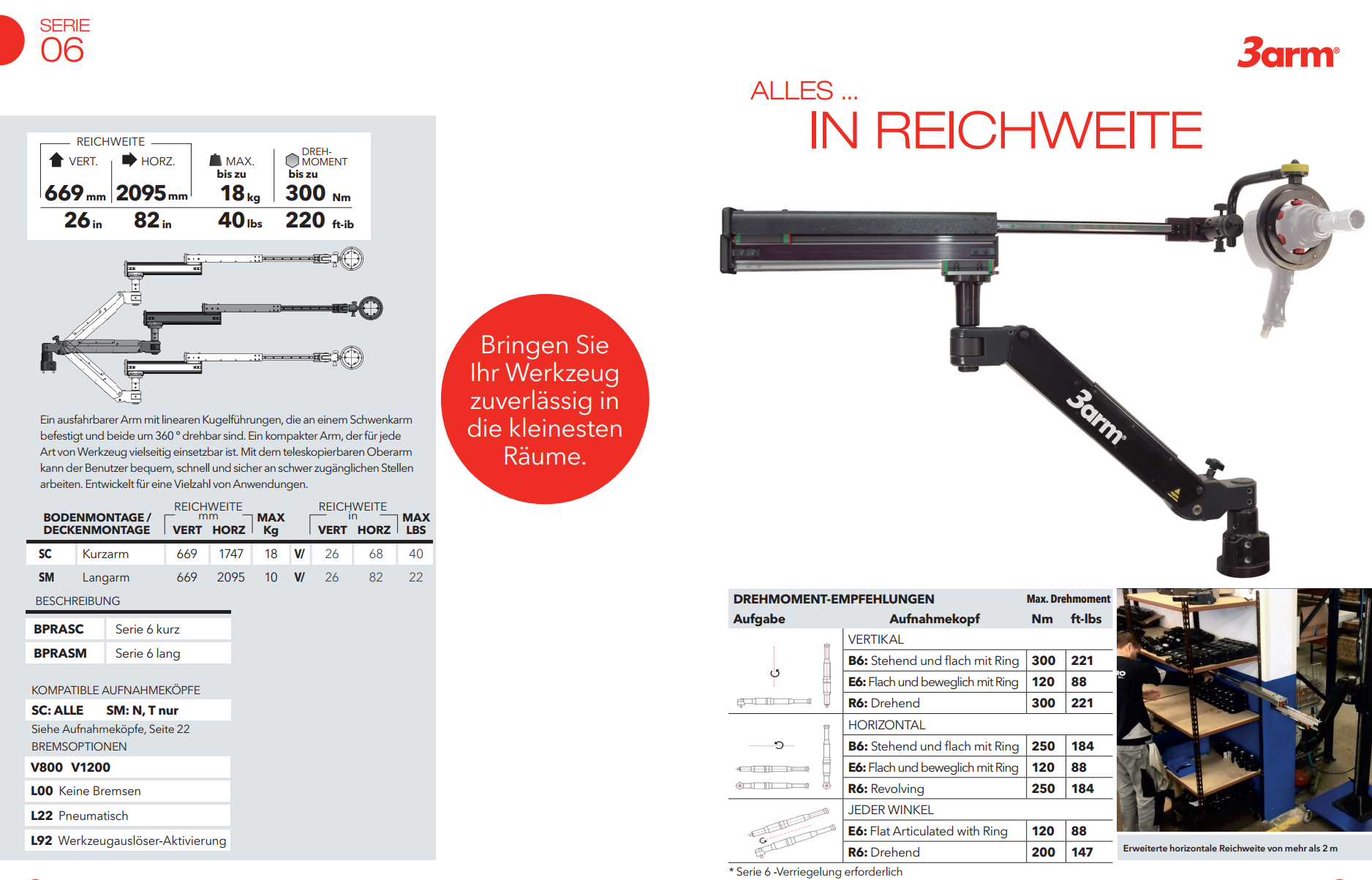

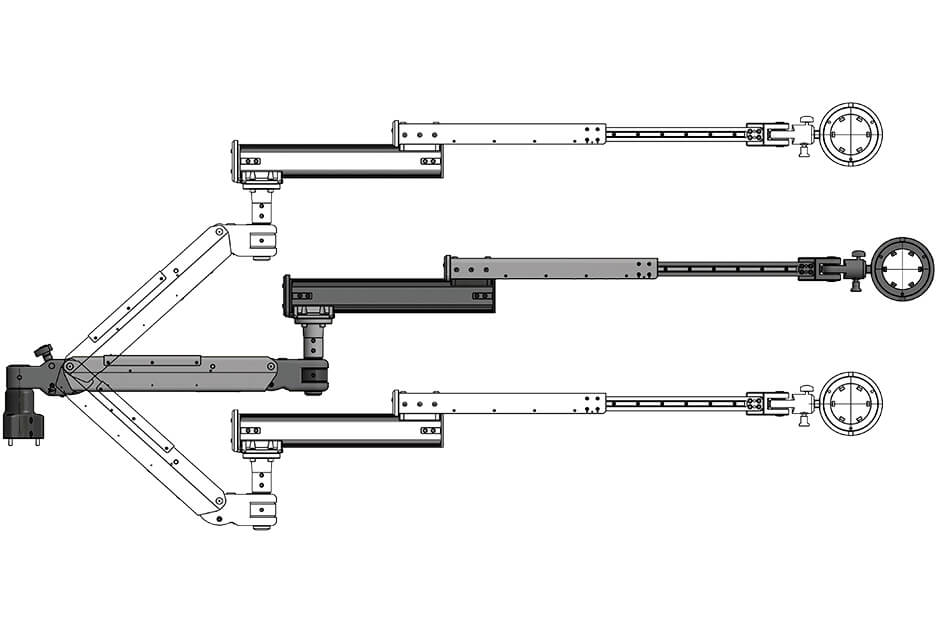

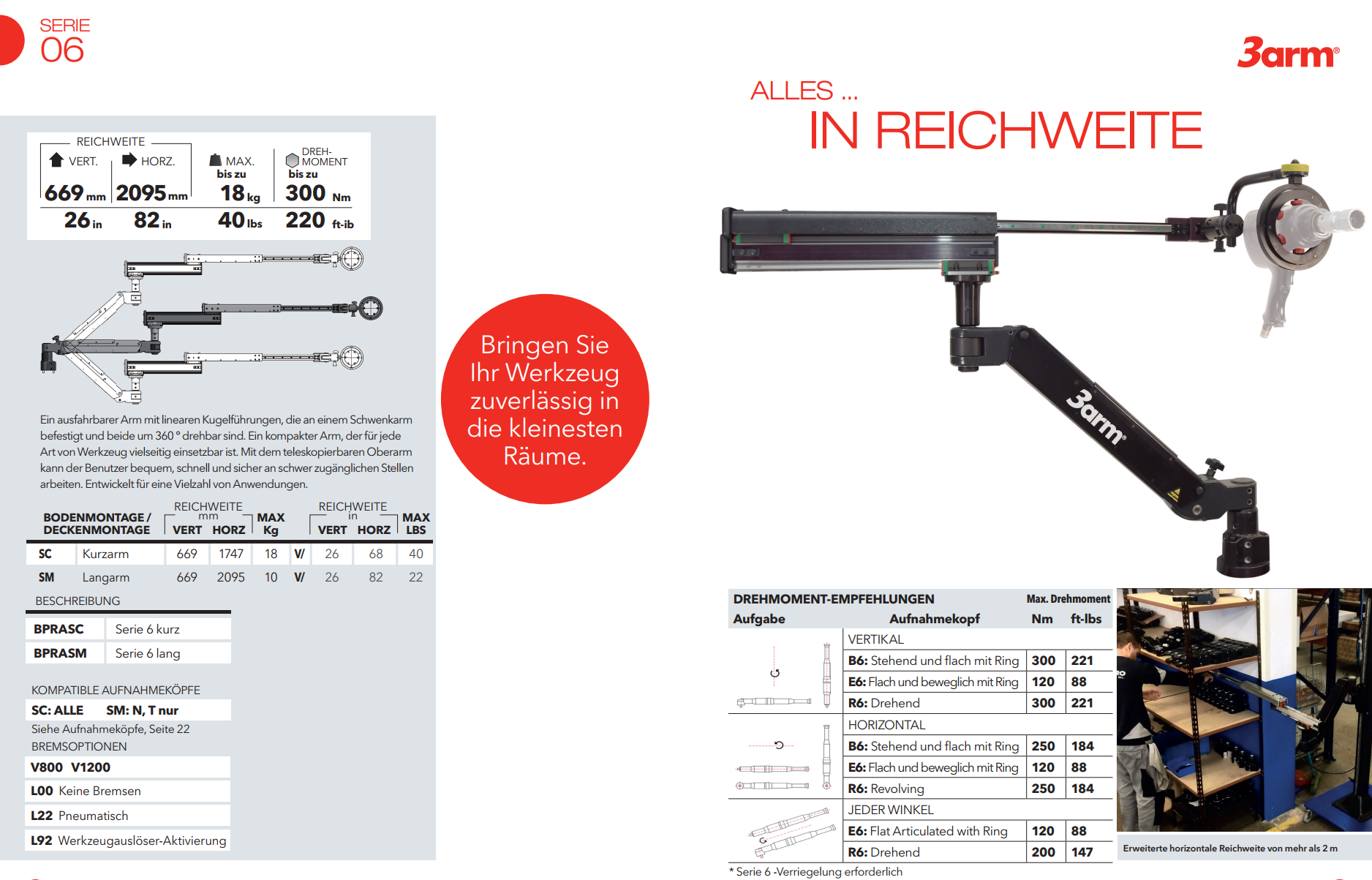

POWERFLEX® 3arm®
Serie 6
– Der extravagante 3arm®

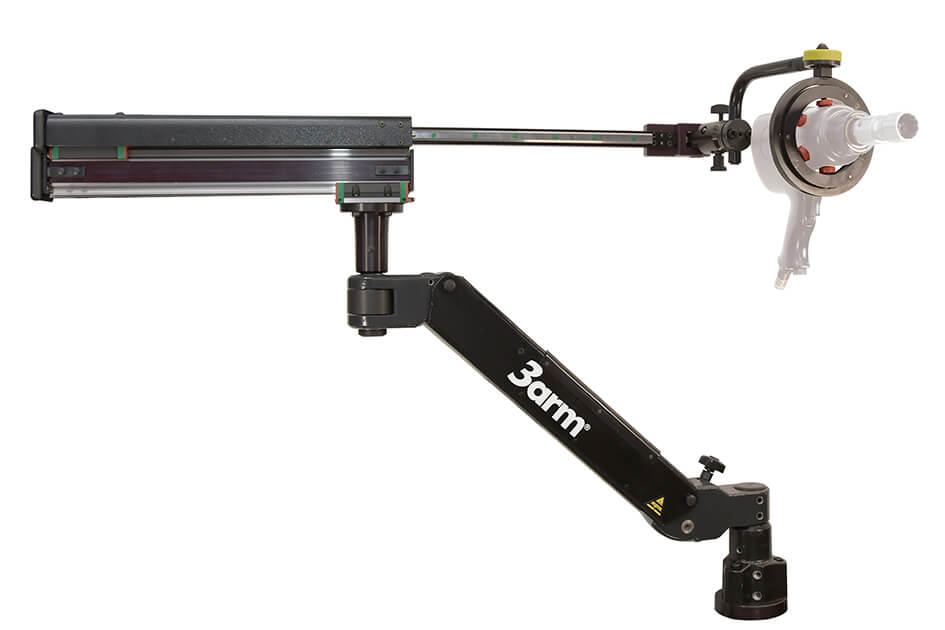

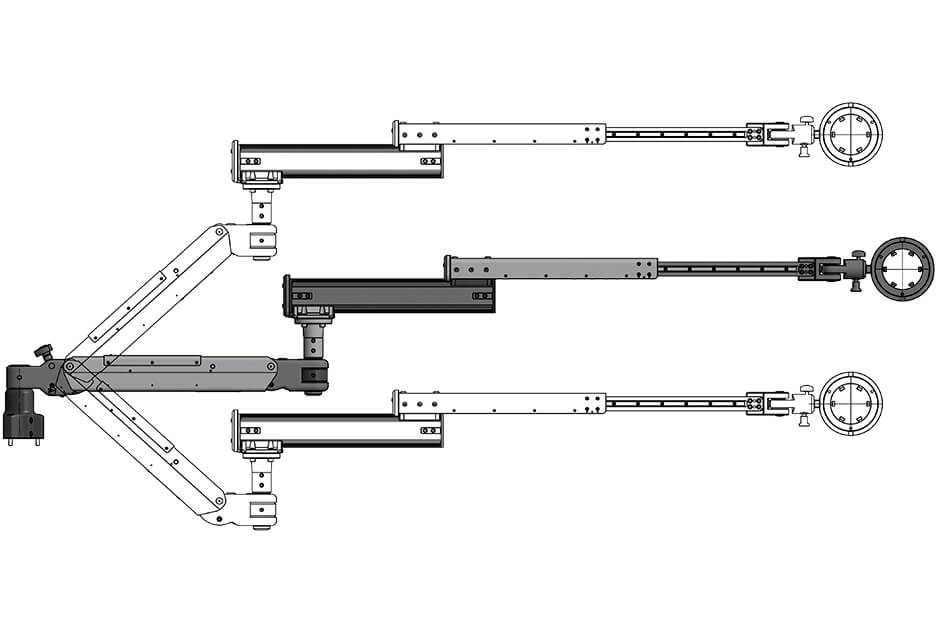

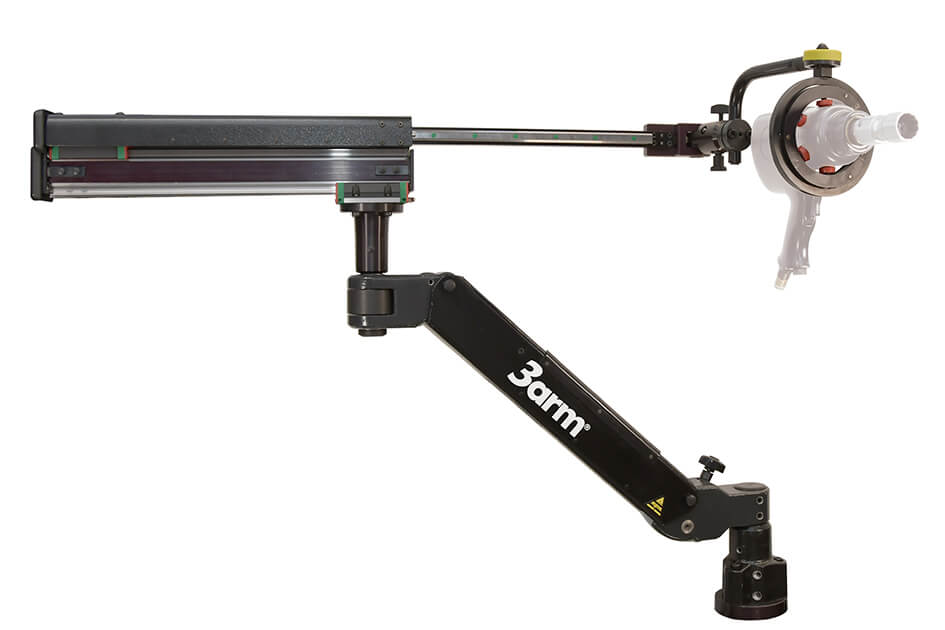

Die 3arm® Serie 6 ist eine Besonderheit innerhalb der Powerflex-Familie. Hier werden die Vorteile der Powerflex-Handlings- Systeme mit denen der Lineartechnik kombiniert um einen größtmöglichen Bearbeitungsradius mit gleichzeitig hohem Dämpfer-Gewicht zu erzielen.
Eckdaten der 3arm® Serie 6
Durch den telekopierbaren Gelenkarm gehören nun auch schwer zugängliche Schraubfälle der Vergangenheit an. Durch die große horizontale Reichweite ist die Powerflex 3arm® Serie 6 besonders für Arbeiten in industrieller Serienfertigung geeignet, wo sich oftmals die gleichen Arbeitsgänge in hohen Taktzahlen an der gleichen Stelle wiederholen.
Das kann, zum Beispiel, das Setzen von Radmuttern in der Autoproduktion sein. Bei solchen Tätigkeiten kommt es auf Präzision, Produktionsgeschwindigkeit und Produktionseffizienz an. Dabei muss immer auch die Gesundheit des Bedienpersonals berücksichtigt werden, was gerade bei der Powerflex 3arm Serie 6 der Fall ist. Die schwebende Position des Werkzeugs ermöglicht seine Positionierung ohne großen Kraftaufwand und kann selbst durch weniger kräftige Menschen, oder Menschen mit körperlichem Handicap, erfolgen

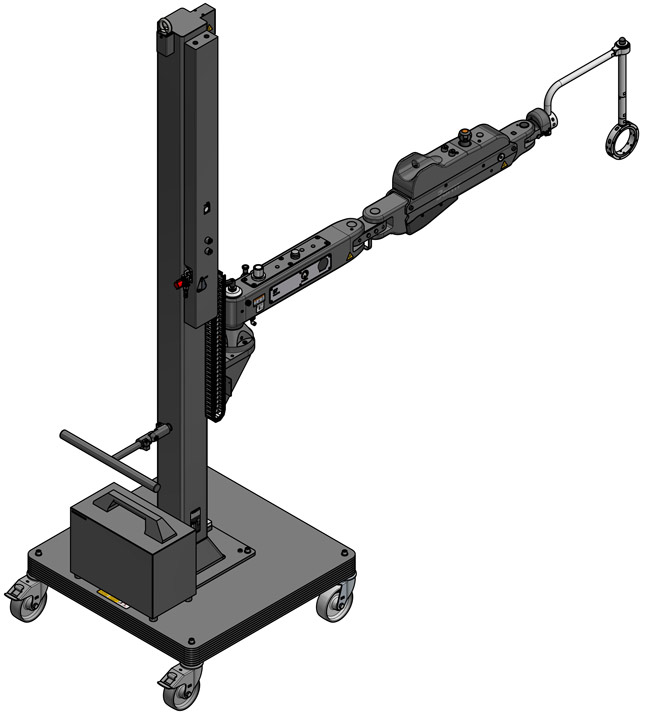

POWERFLEX® 3arm®
Serie 7
– Der extravagante 3arm®

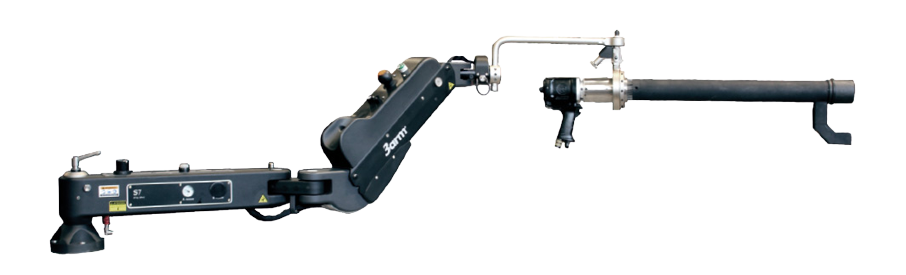

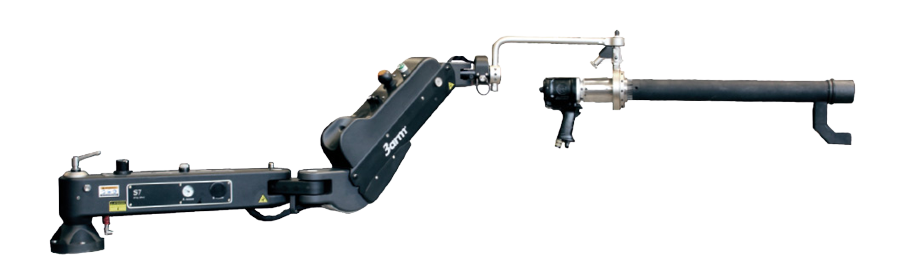

Die 3arm® Serie 7 ist eine Besonderheit innerhalb der Powerflex-Familie. Hier werden die Vorteile der Powerflex-Handlings- Systeme mit bis zu 60kg und 1200Nm vereint.
Eckdaten der 3arm® Serie 7
Durch den telekopierbaren Gelenkarm gehören nun auch schwer zugängliche Schraubfälle der Vergangenheit an. Durch die große Gewichtsaufnahme, ist die Powerflex 3arm® Serie 7 besonders für Arbeiten in industrieller Serienfertigung geeignet.
. Die schwebende Position des Werkzeugs ermöglicht seine Positionierung ohne großen Kraftaufwand und kann selbst durch weniger kräftige Menschen, oder Menschen mit körperlichem Handicap, erfolgen
SICHERHEITSWARNUNG
3arm Produkte werden im Hinblick auf Sicherheit entwickelt und hergestellt. Die Wärmebehandlungsspezifikationen übertreffen oder erfüllen alle Standards. Alle hergestellten Produkte sind so konzipiert, dass sie ohne unangemessene Sicherheitsprobleme funktionieren, wenn Vorsicht, gesunder Menschenverstand und angemessene Sicherheitspraktiken befolgt werden. Die Verwendung von Schneidwerkzeugen und Werkzeughaltern ist sicher, wenn die entsprechenden Anwendungs- und Schutzrichtlinien beachtet werden. Selbst wenn diese Vorsichtsmaßnahmen getroffen werden, ist es möglich, dass Fragmente eines Schneidwerkzeugs, Schneidmaterials oder einer Haltevorrichtung mit sehr hoher Geschwindigkeit geschleudert werden und schwere Körperverletzungen verursachen können. Es ist zwingend erforderlich, dass immer allgemeine Sicherheitsvorkehrungen und Schutzbrillen getragen werden.
GARANTIE
3arm Produkte haben eine volle einjährige Garantie auf den Arm gegen Herstellerfehler. Die Garantie deckt keine Schäden, die durch Überlastung, unsachgemäße Verwendung und Handhabung oder Verwendung des Arms für einen anderen als den bestimmungsgemäßen Gebrauch verursacht wurden. Unsere Garantie deckt Arbeit und Teile während des Zeitraums von einem Jahr ab.
